天幕Canopy，更加通俗的名字是采光頂篷或采光天窗。天幕為公共空間遮風擋雨的同時，又能保證明亮的采光，在街區覆蓋、歷史建筑改造、商場中庭等公共大空間中應用的案例越來越多。

Great Court at the British Museum

天幕結構可以從建筑形態、網格形狀、結構形式、結構材料、是否封閉等多個維度進行分類，本文選擇從建筑曲面形態和結構形式方向展開介紹。

平面：梁的跨越

對于跨度比較小的天幕，采用單向梁或交叉梁即可實現。這一類天幕的結構創新主要體現的網格布置、截面形式和節點細節方面。例如，網格布置可以是三角形、四邊形、聯方形、六邊形等等。

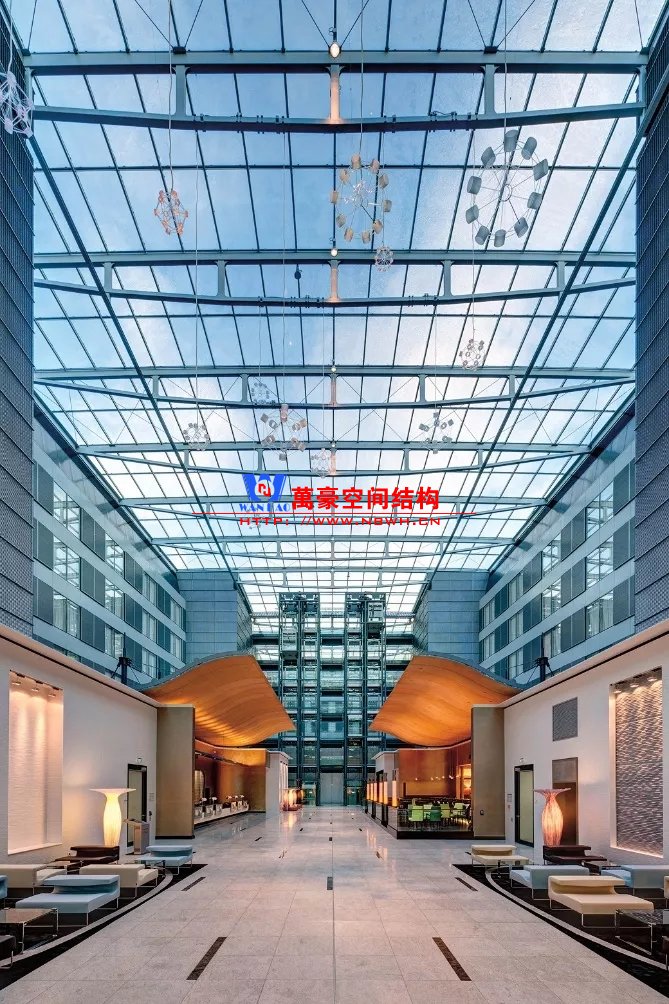

普通單梁結構

單向空腹桁架結構

空腹桁架結構

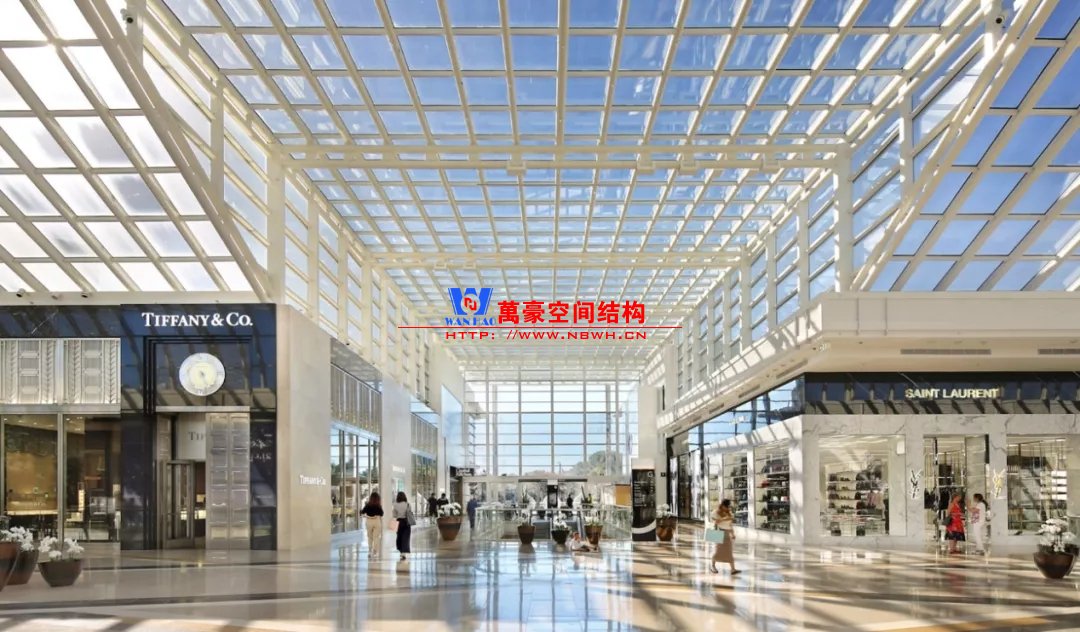

Chadstone Shopping Centre, Atelier One

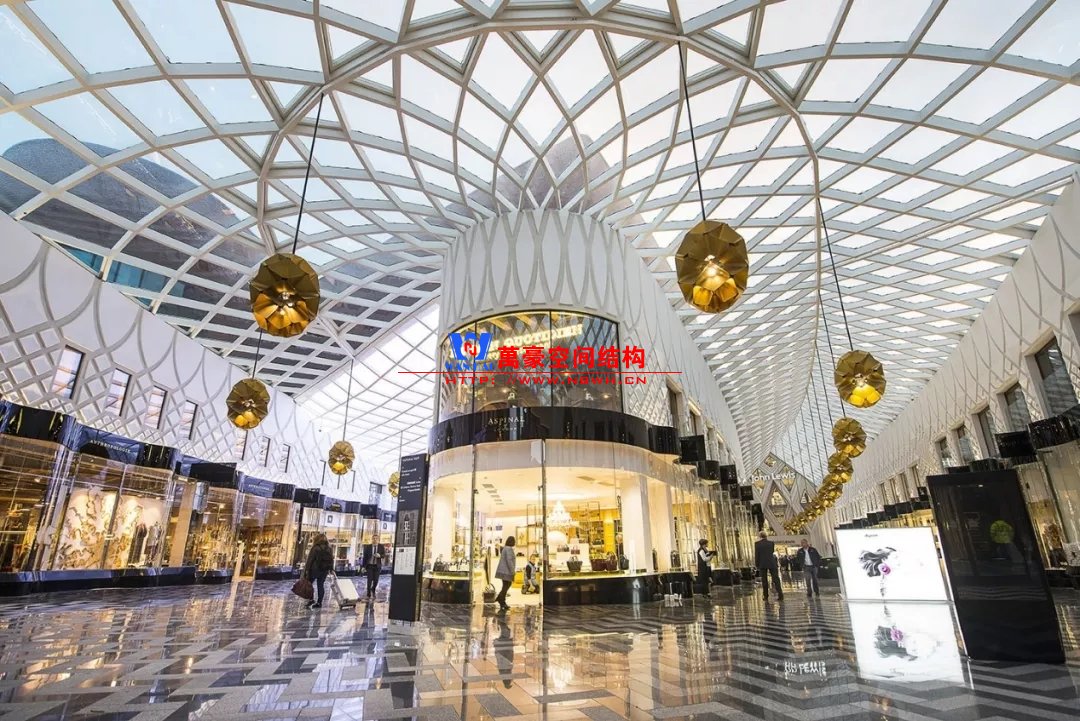

VICTORIA GATE ARCADES LEEDS, ACME

聯方形網格天幕

平面/曲面 + 樹形柱

對于跨度稍大的天幕，如果單純采用梁跨越，構件截面會比較大。可以設置樹形柱支承，以減小天幕結構的跨度。這種情況下，樹形柱的拓?fù)?、天幕網格以及節點細部設計是影響建筑結構效果的重點。

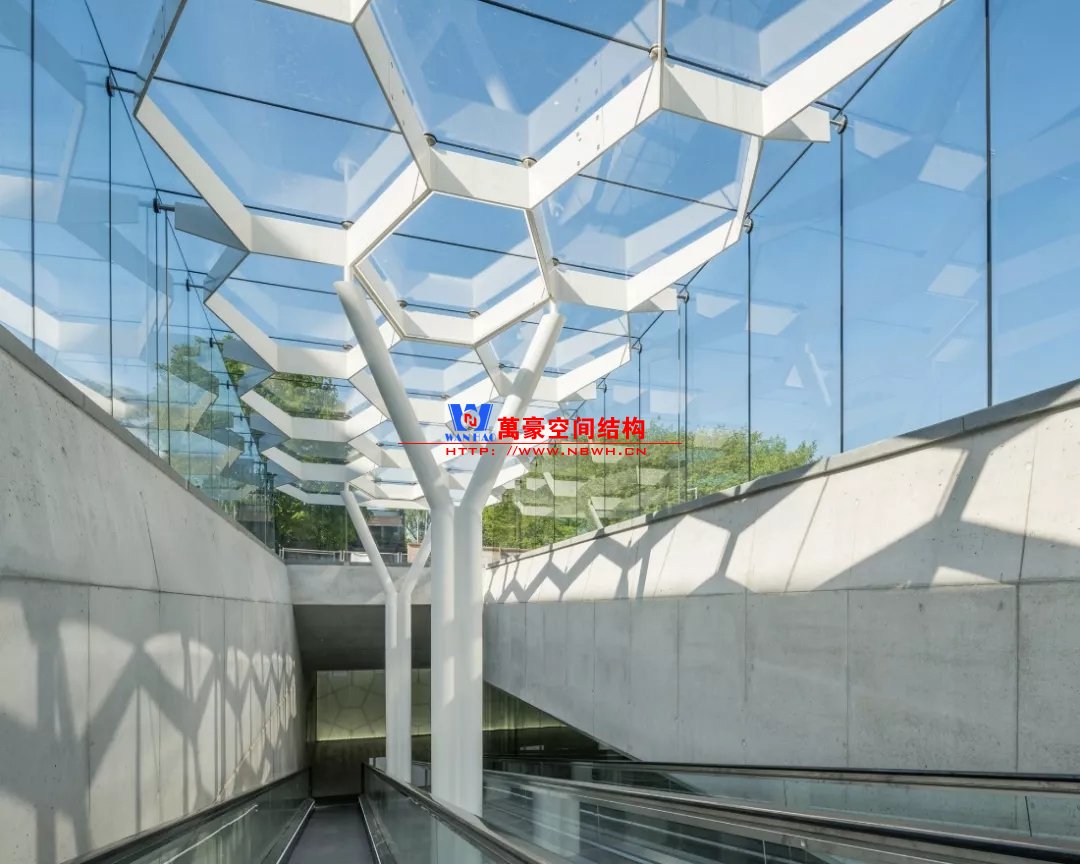

Strawinskylaan 自行車停車場,荷蘭,wUrck

六邊形網格 + 分叉柱

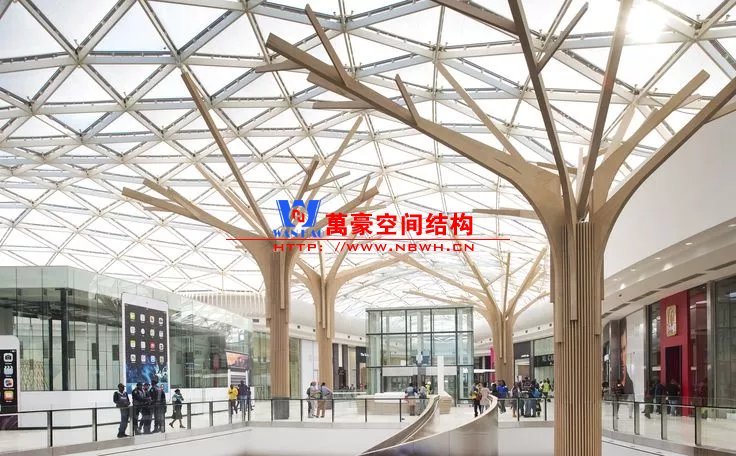

三角形網格 +樹柱

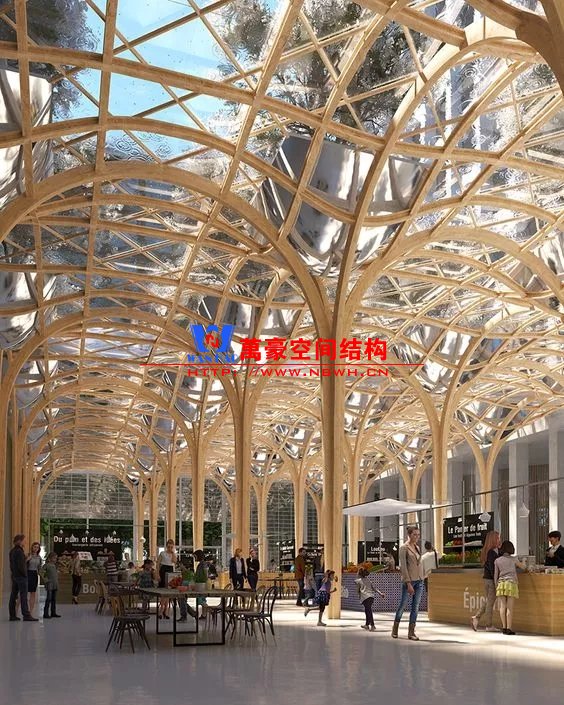

天幕結構與樹柱的一體化

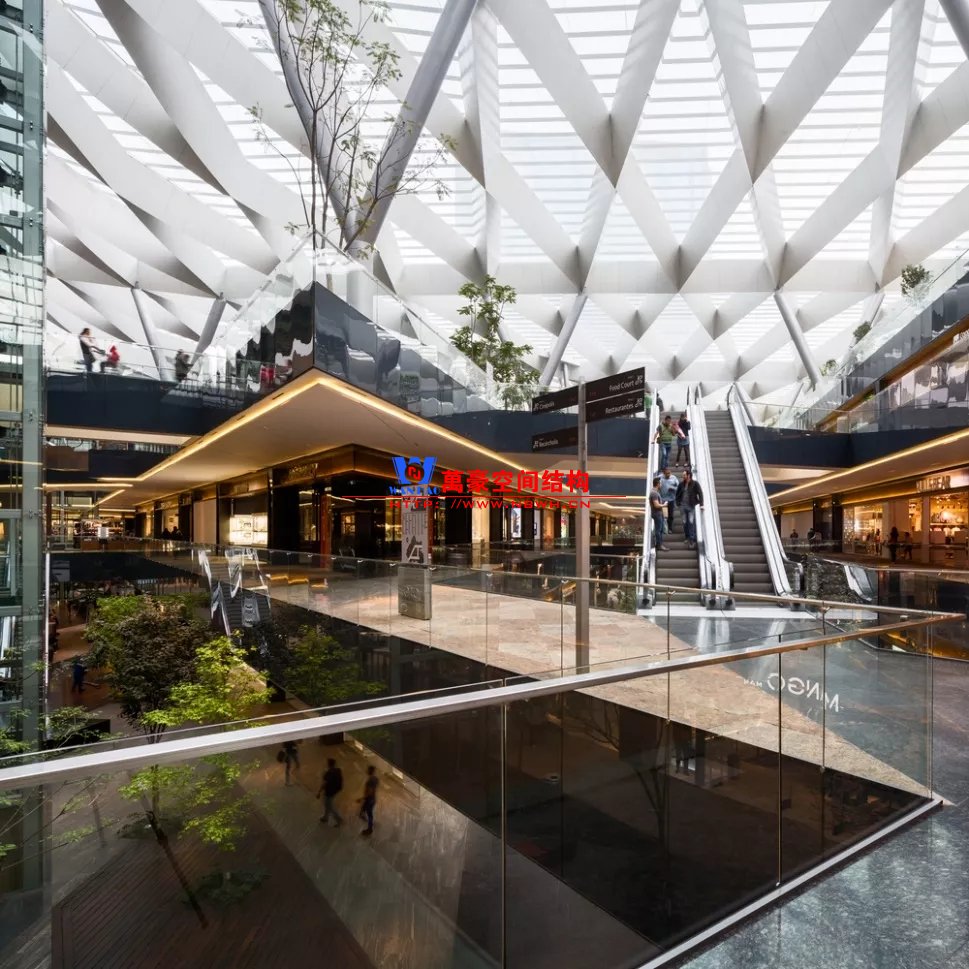

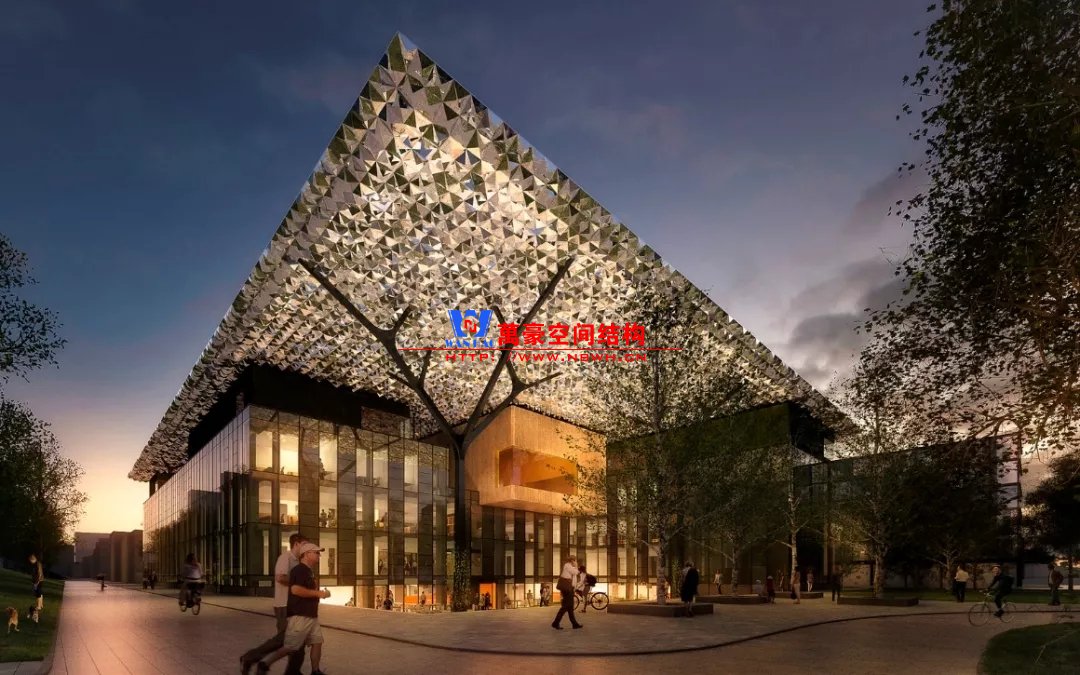

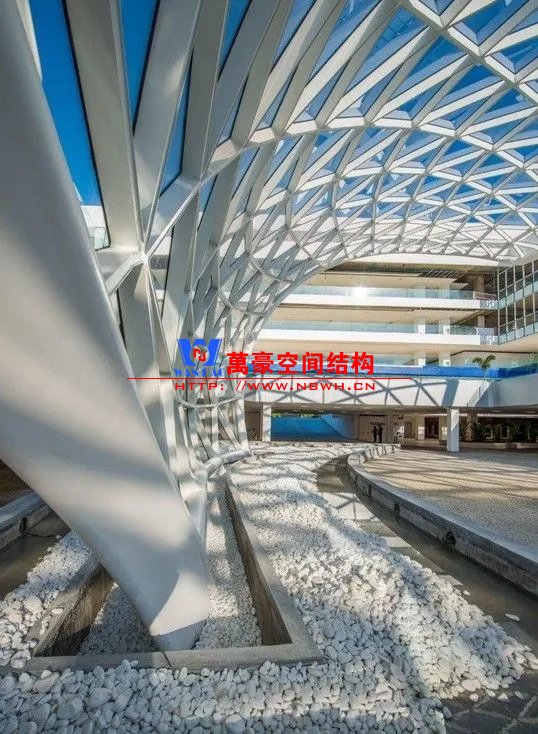

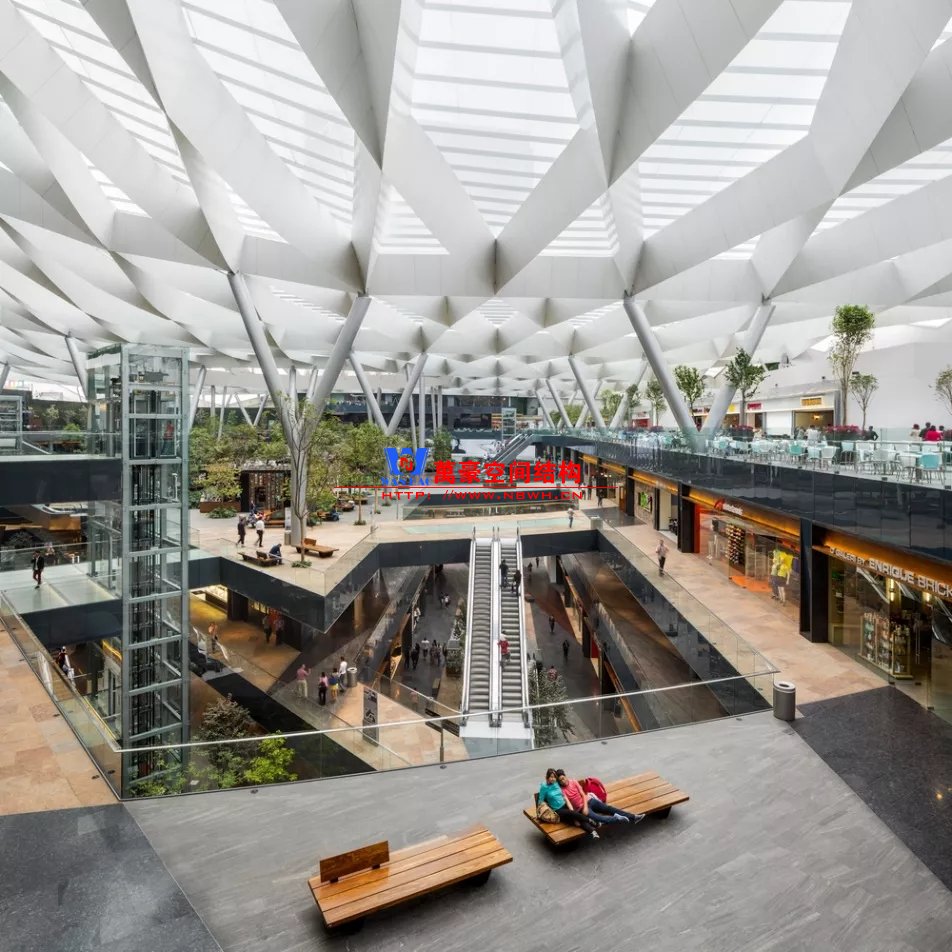

Parque Toreo

設計Sordo Madaleno Arquitectos

Parque Toreo

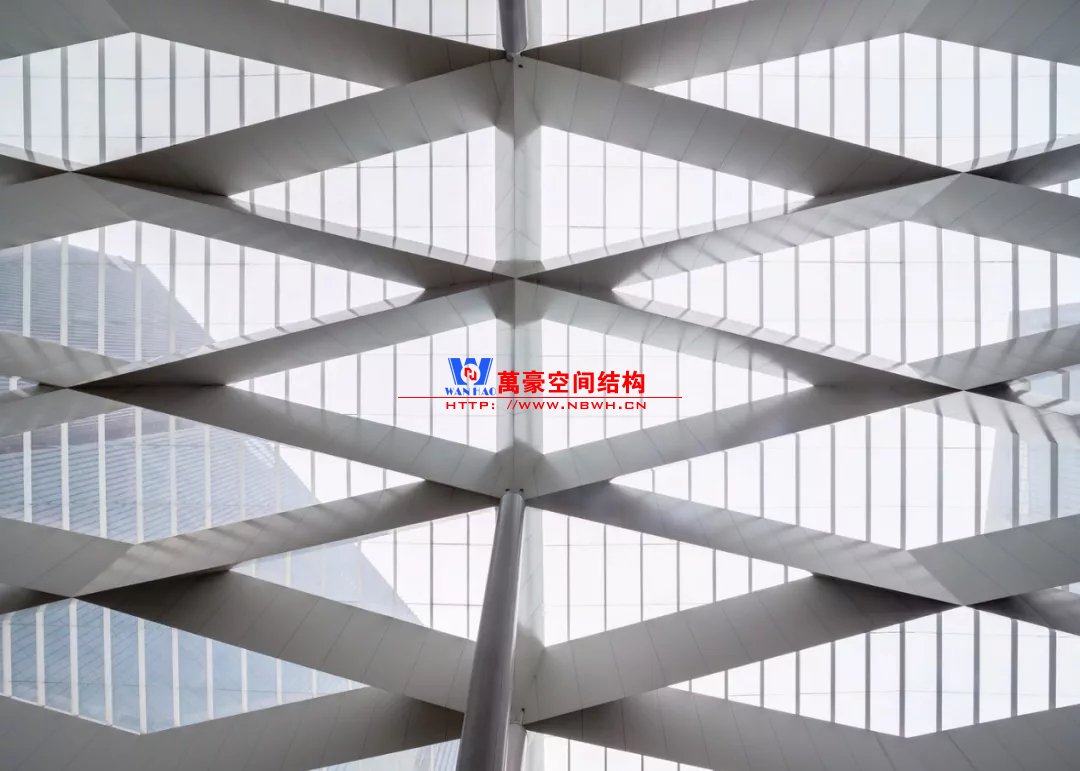

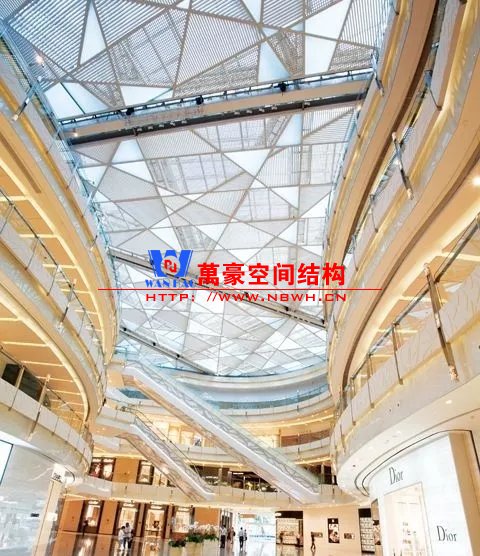

結構梁被包裝為三角形，網格線角硬朗

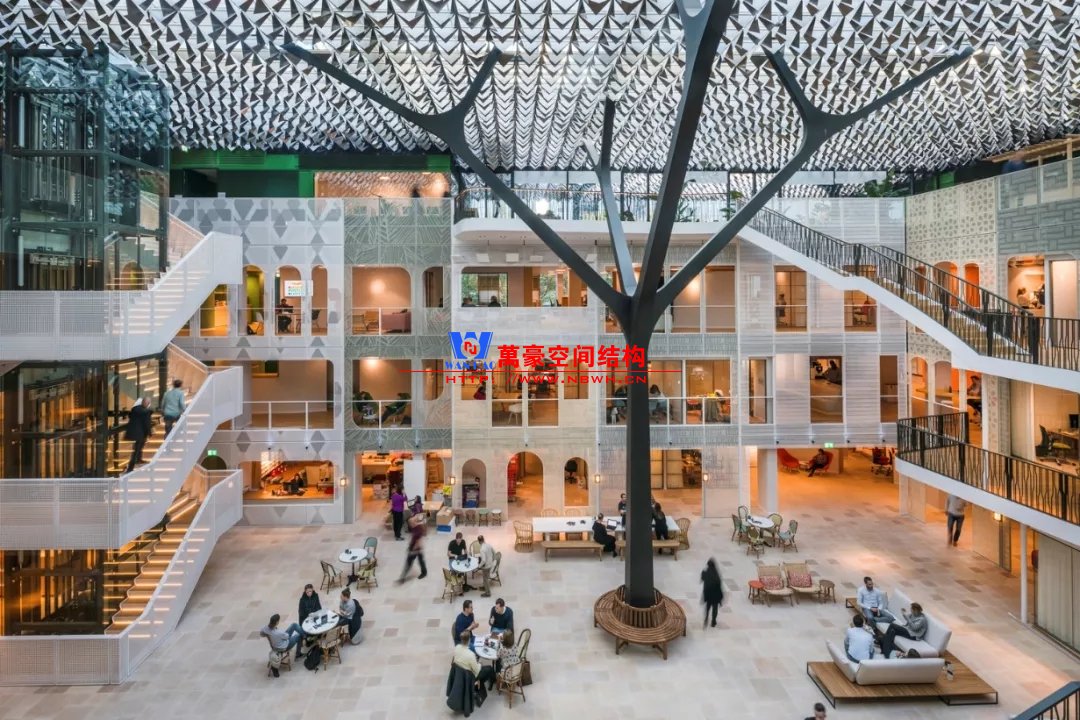

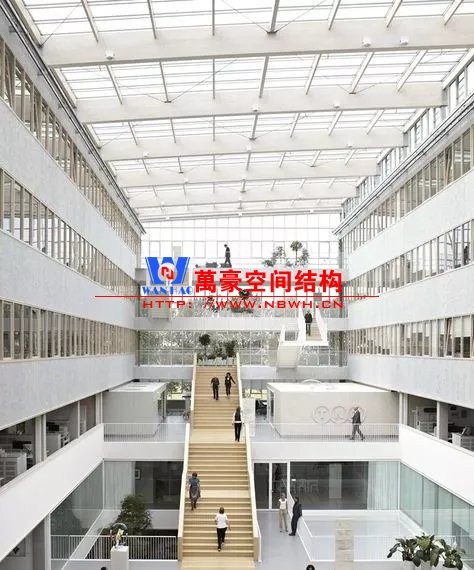

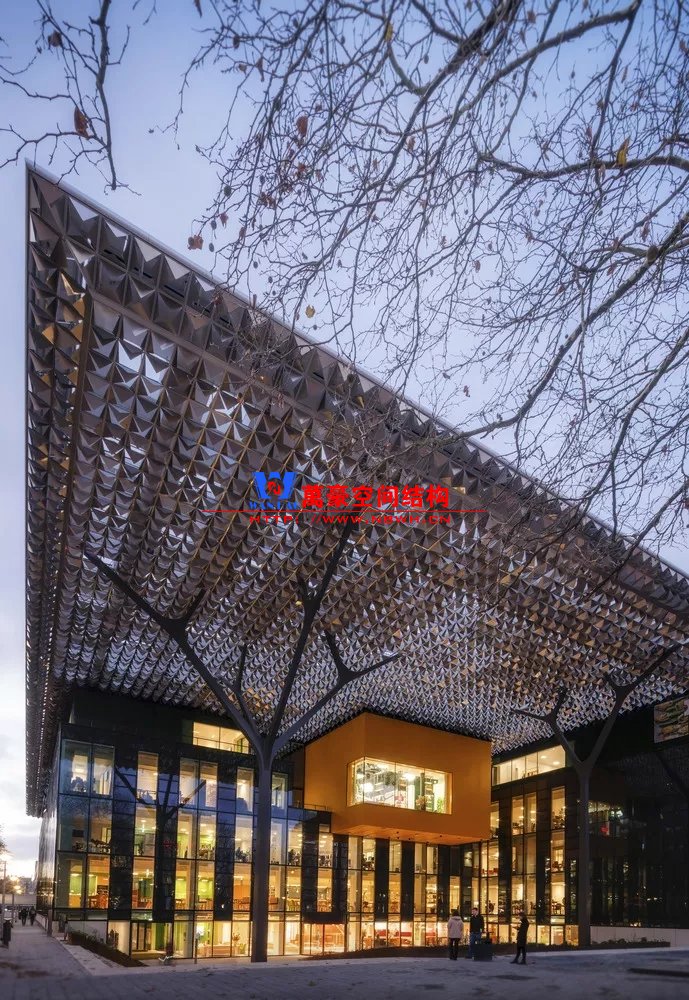

Goede Doelen Loterijen Head Offices

設計Benthem Crouwel Architects

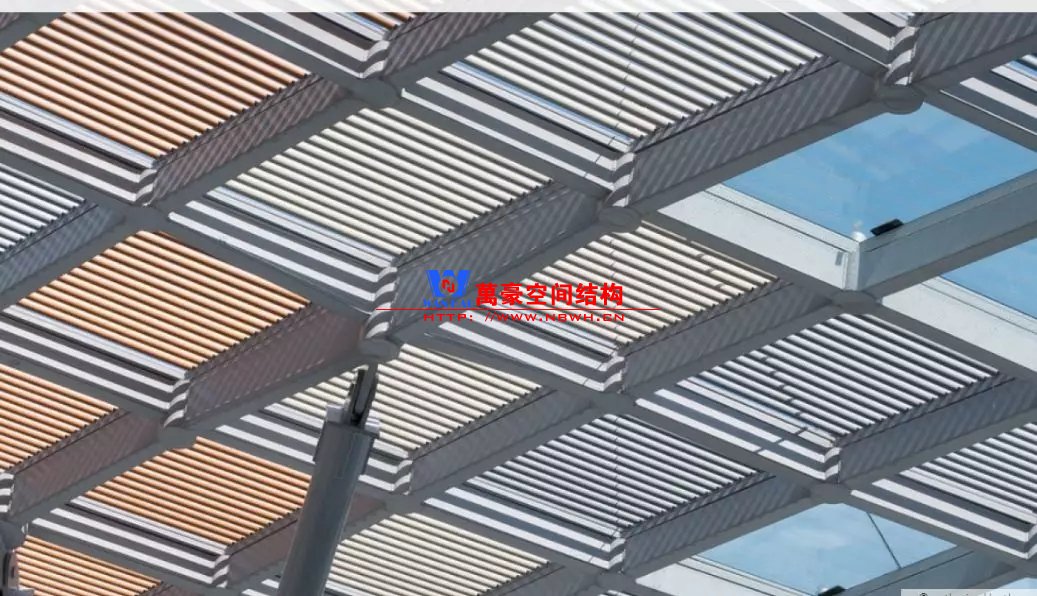

天幕下方的遮陽片制造出有趣的光影效果

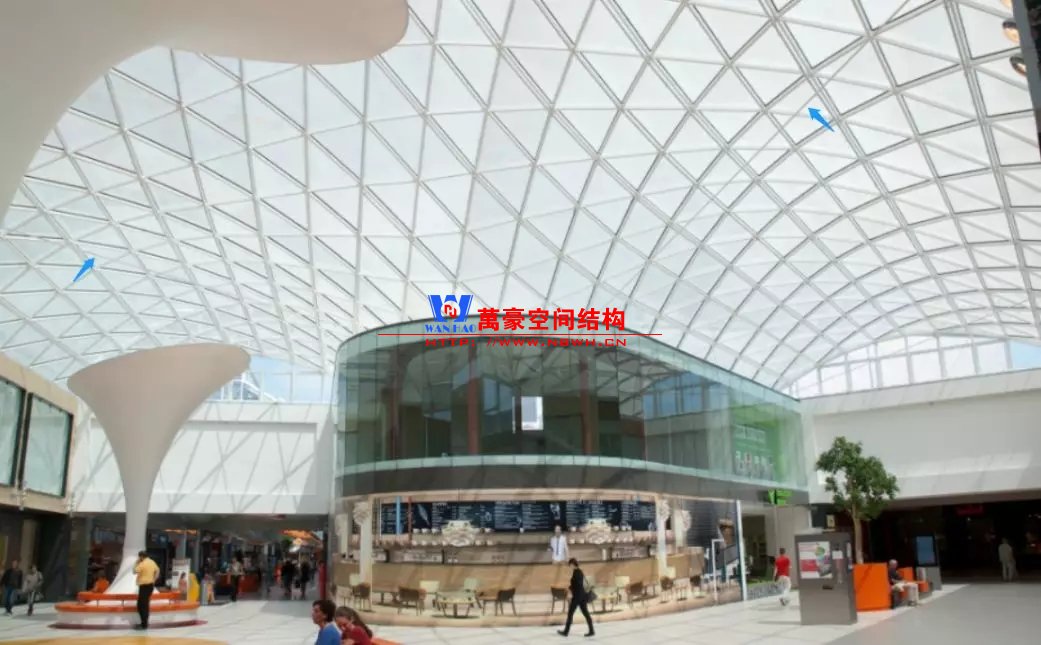

有的天幕雖然設計為曲面，但其曲面形狀的力學性能差，結構受力仍然以抗彎為主。這類曲面天幕結構與樹形柱相結合，才能以較細小的結構構件完成。

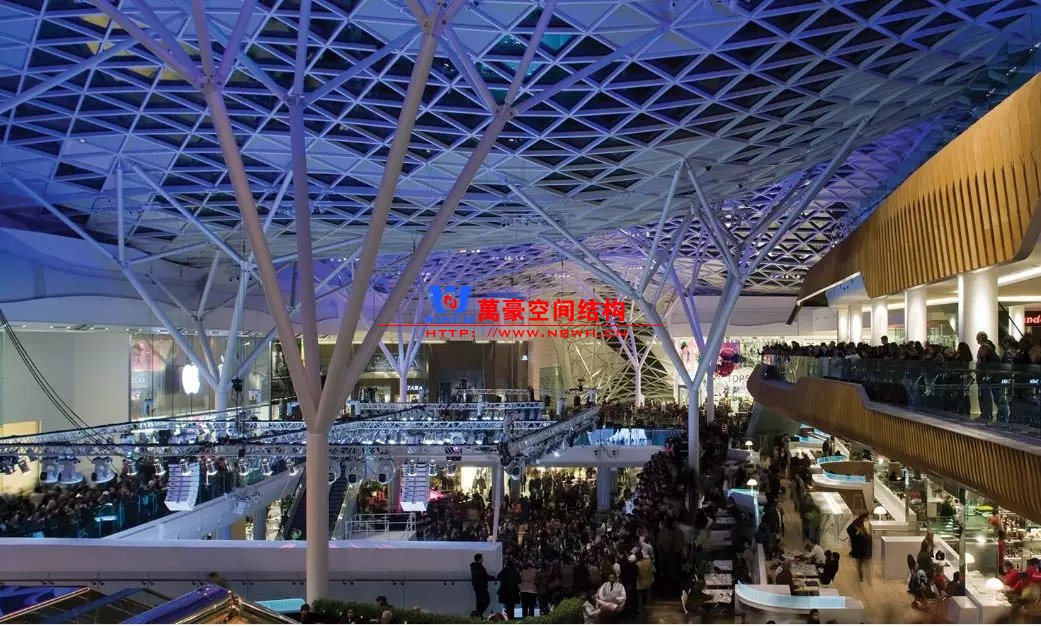

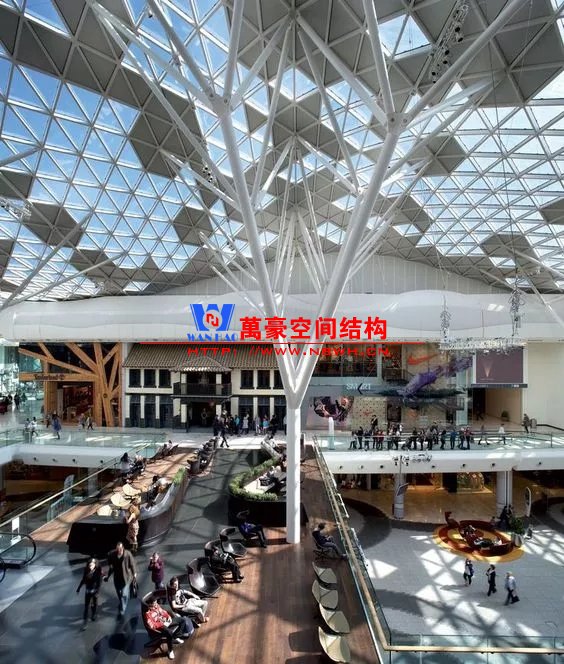

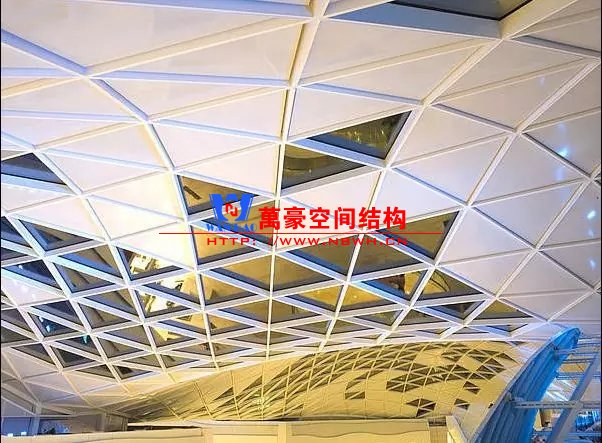

Westfield London Shopping Centre

Benoy & Westfield Design Architects

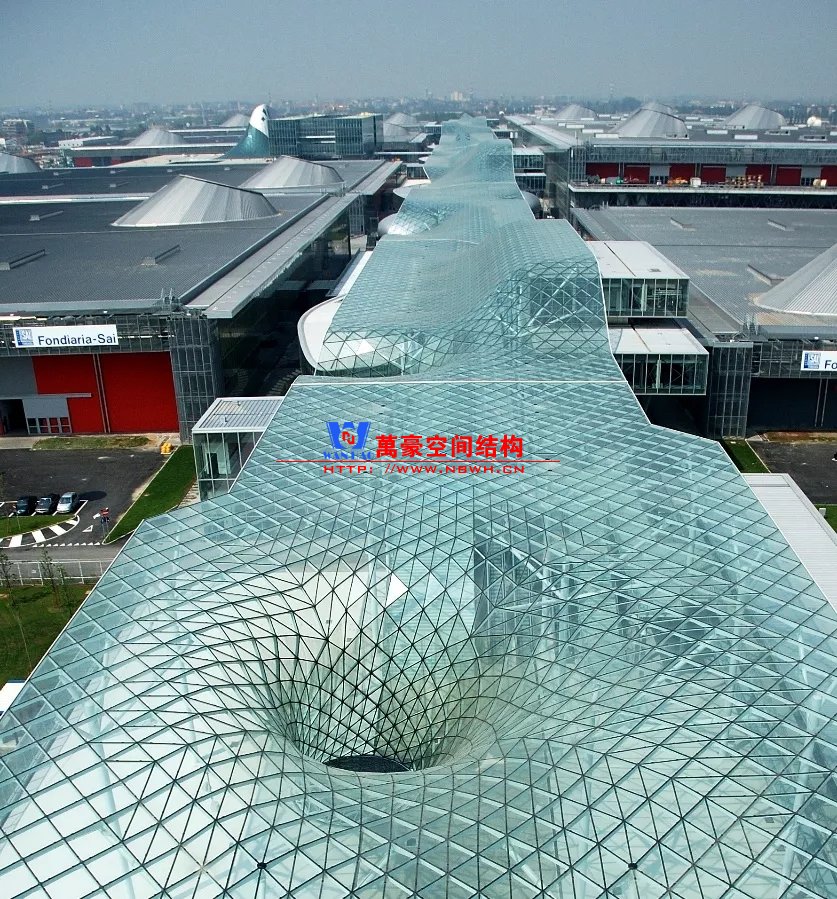

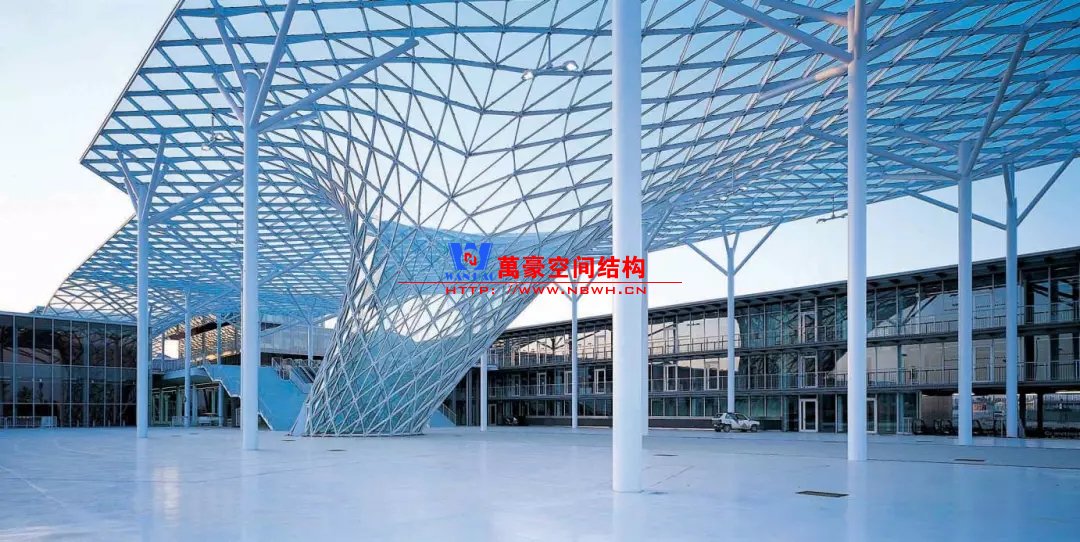

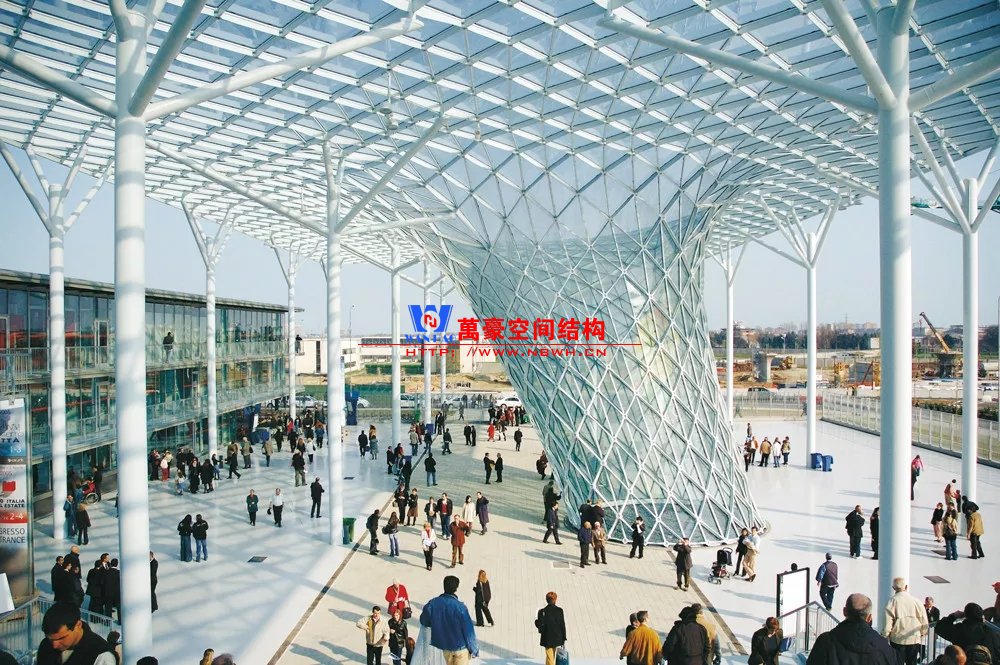

New Milan Trade Fair,Archivio Fuksas

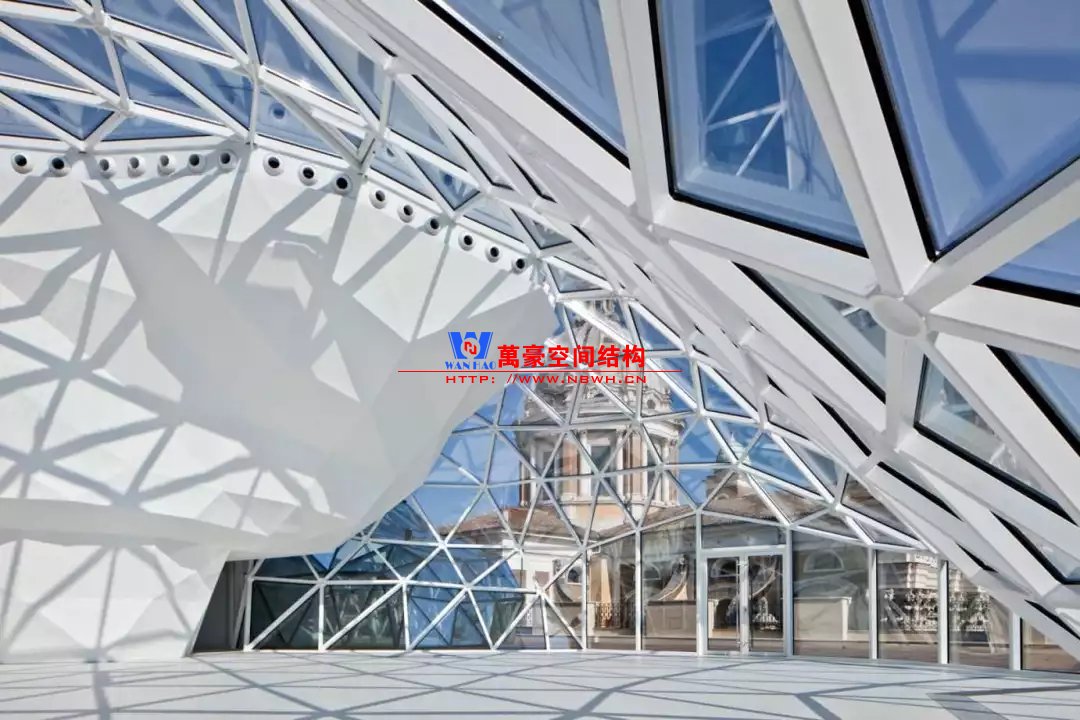

“Unione Militare” Building

規則曲面網殼

規則曲面的天幕一般采用鋼結構網殼形式，利用網殼曲面的形抗原理，結構以軸向受力為主、效率高，以較小的截面尺寸即可實現很大跨度。這一類網殼曲面多為圓柱面、球面。

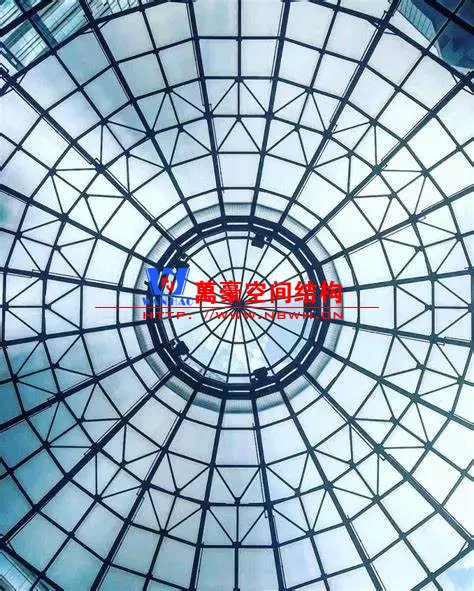

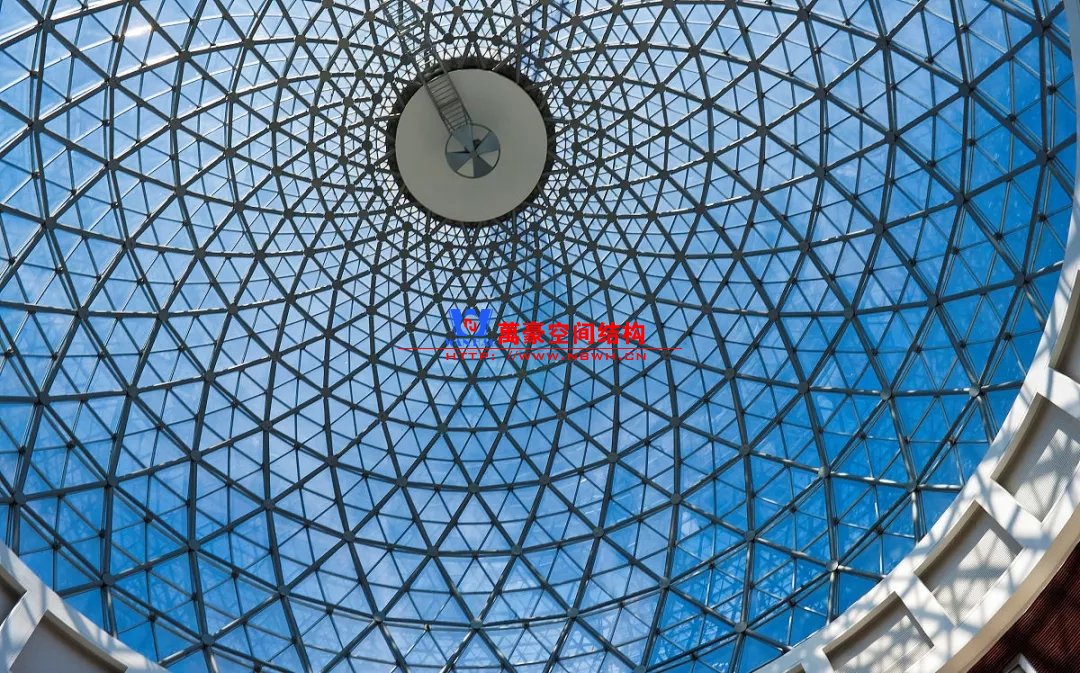

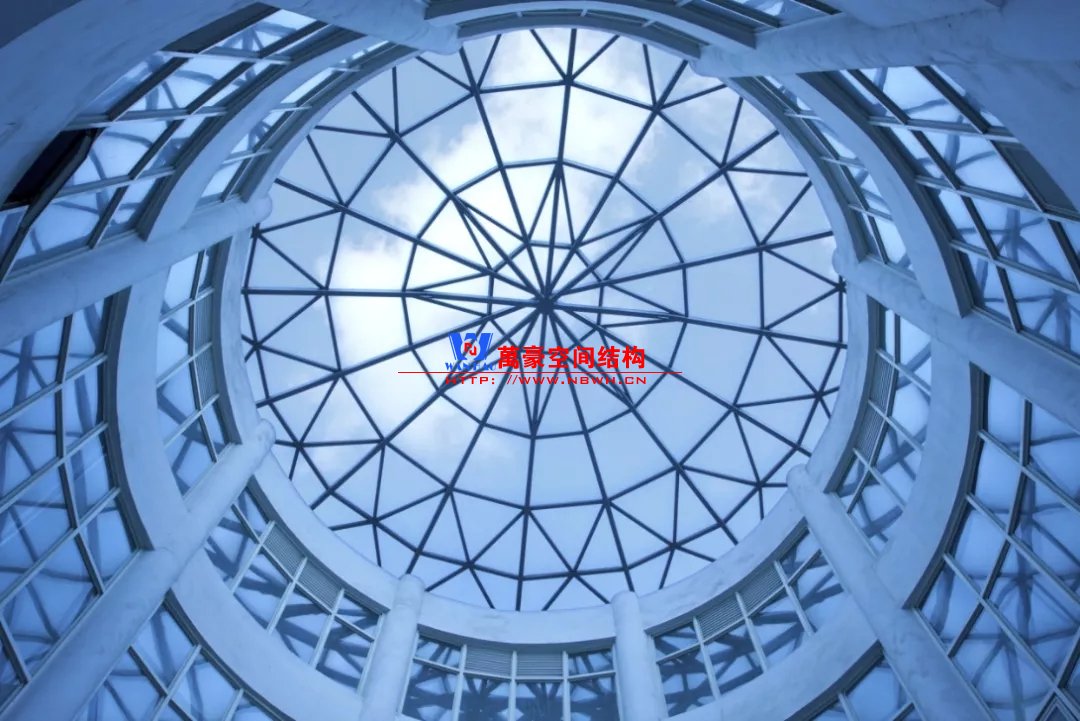

千變?nèi)f化的球面網殼天窗

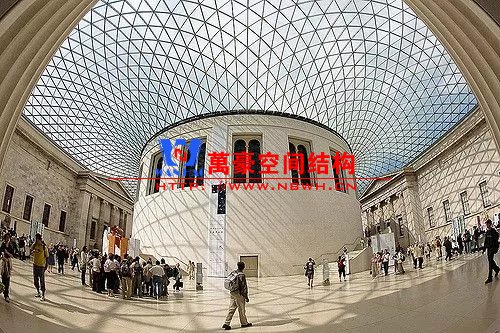

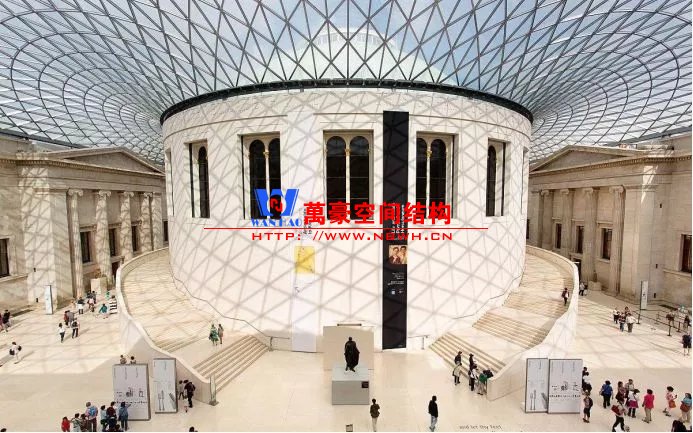

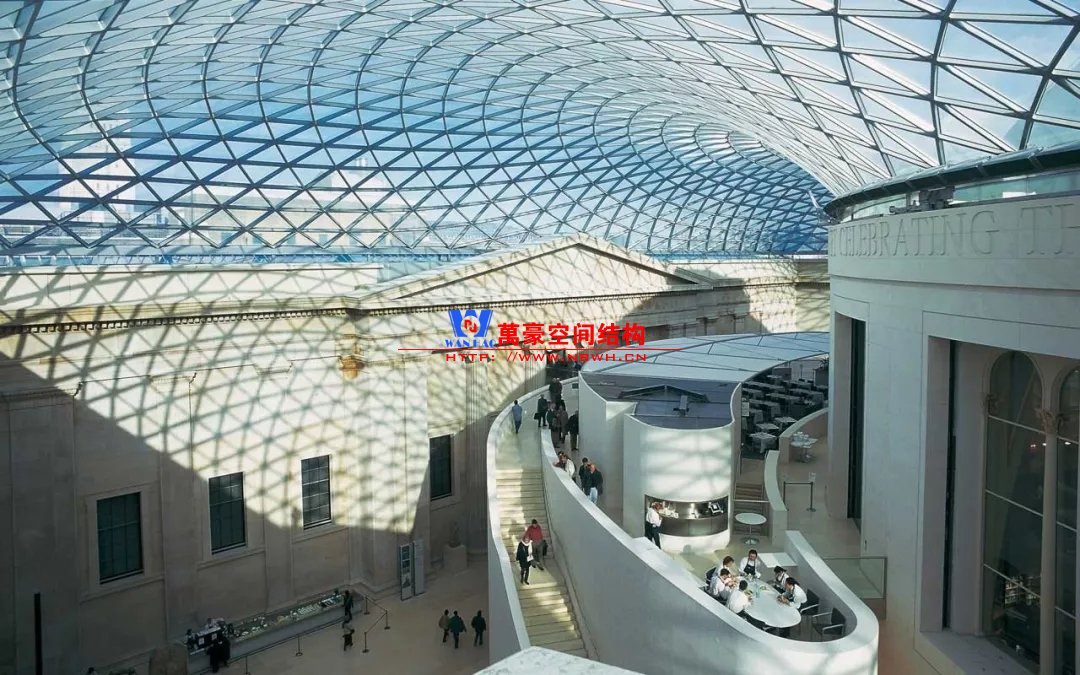

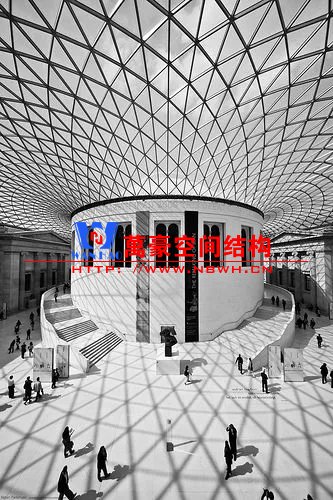

英國博物館中庭

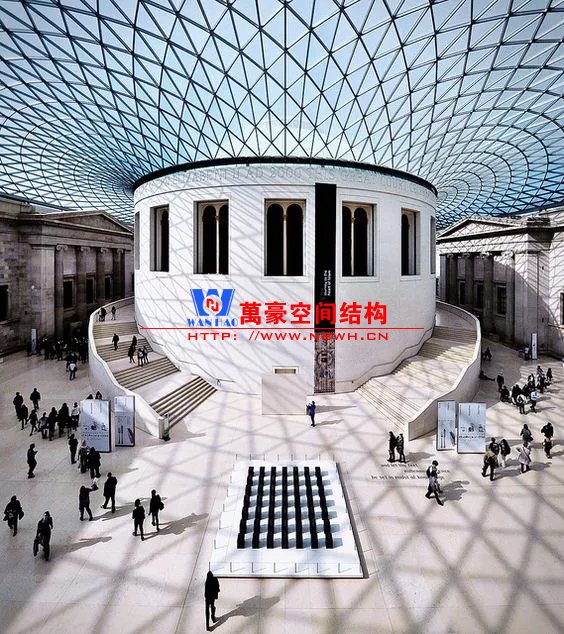

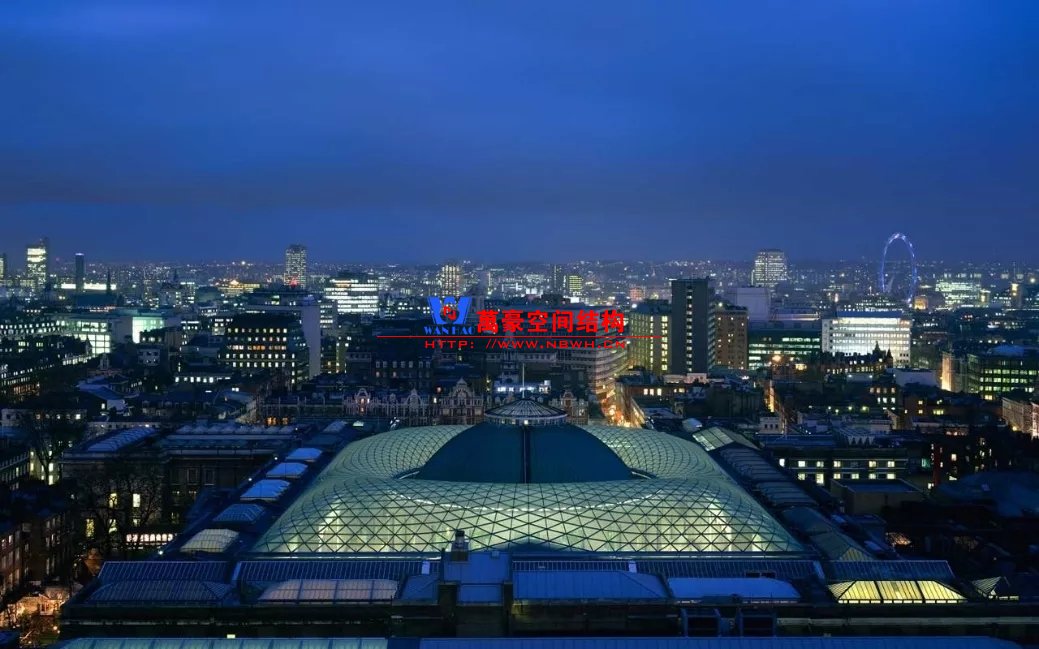

Great Court at the British Museum(2000)

Great Court at the British Museum，2000

英國博物館為了解決內部缺乏空間、缺乏通道、中心圖書館利用率低的問題，啟動了大庭院加建天幕的改造項目，由福斯特事務所負責設計，其設計構想是新與舊共生。

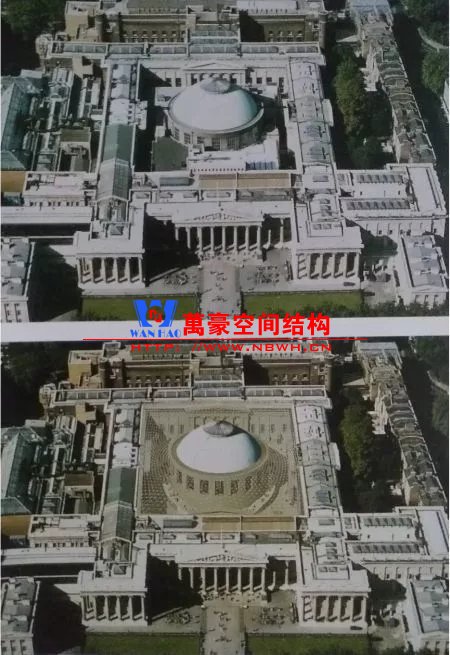

加建天幕前后的建筑鳥瞰對比

設計中保留了原有古典式建筑主體，在中間庭院加建6000平方米的玻璃天幕。由此，大庭院再次成為了整個博物館的核心，并且可以在博物館的正常開放時間以外開放，提供了一個新的公共空間。

這個經典的改造項目把輕與重巧妙組合。鋼結構網殼內側支承于圓形閱覽室，外側支承于方形博物館建筑的內墻，通過找形分析得到一個拱起的規則形態。

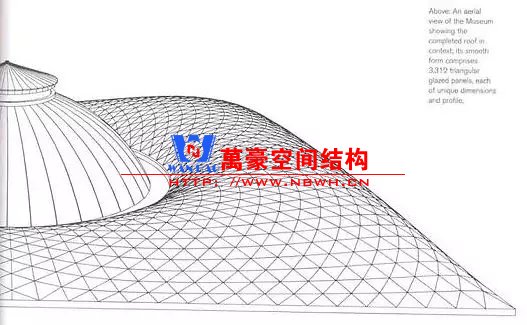

英國博物館中庭：天幕曲面

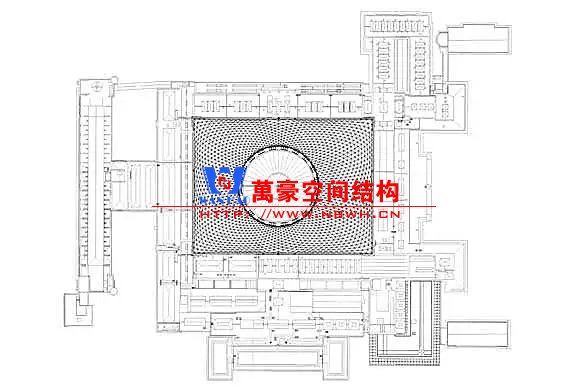

中庭平面

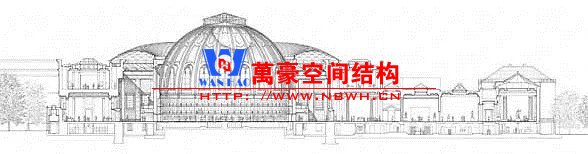

中庭剖面

沿中心圓徑向布置主受力網格，再輔助另兩個方向的圓弧線條劃分出1656個三角形平面玻璃板。

原有博物館建筑為天幕提供了一個堅固的邊界條件，使得網殼可以充分發揮形體的作用。構件以軸力為主、截面纖細，極大地突出了整體通透明亮的建筑效果。

沒有改建，老館暮氣沉沉；離開老館，新建部分無法達到現有境界。設計師充分挖掘了原有建筑的潛力，使新老建筑一起煥發出活力。

自由曲面

隨著建筑構型手段和建造技術的進步，出現了越來越多的自由曲面天幕。這一類曲面沒有嚴密的數學邏輯，如何以輕巧的結構形式構建是結構設計最大的難點。

CARIOCA WAVE, 設計Knippers Helbig

以規則的三角形劃分自由曲面，網格往往顯得不太規則、構件布置略顯凌亂，但是可以保證幕墻玻璃為平板、減小了幕墻工藝的難度和玻璃造價。

CARIOCA WAVE,設計Knippers Helbig

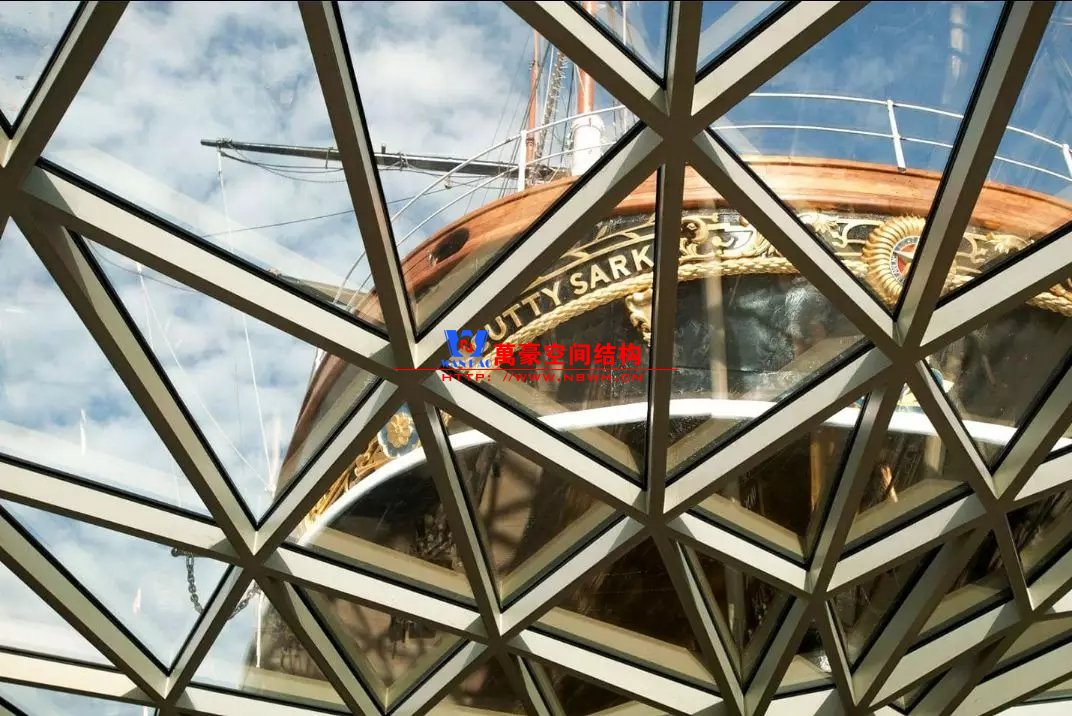

CUTTY SARK CONSERVATION PROJECT

設計Grimshaw Architects

自由曲面天幕采用四邊形網格的建筑效果往往更加簡潔，但由此也會產生另一個難題——玻璃翹曲。

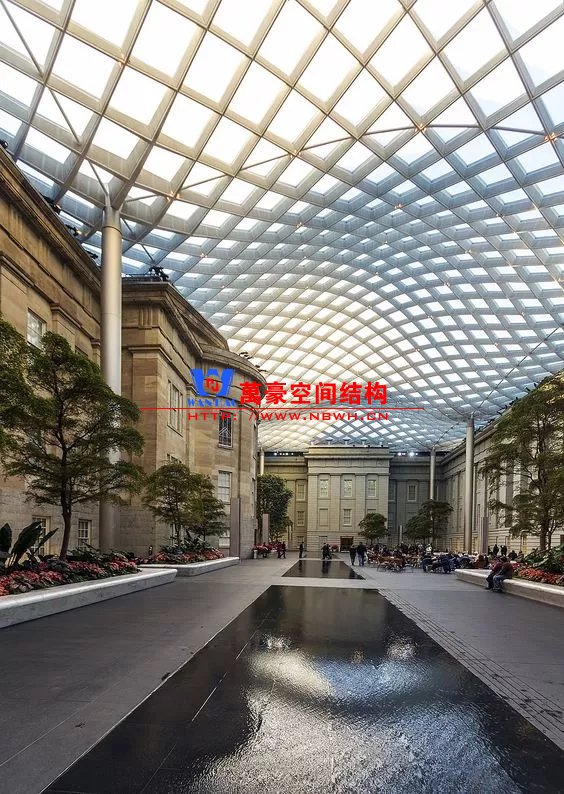

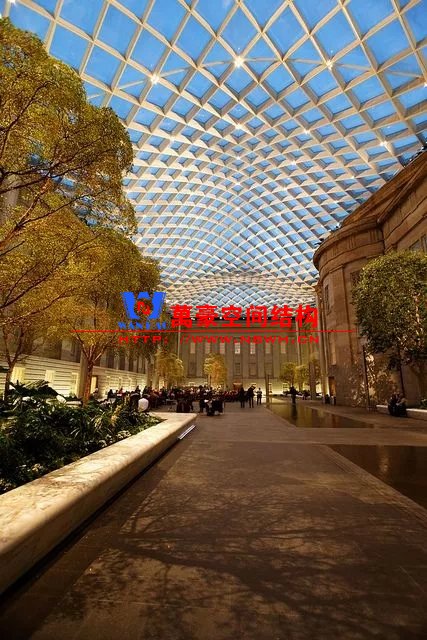

The National Portrait Gallery of the USA

自由曲面形態使得結構表現得富于變化

柱間布置拉索以平衡網殼的推力

對于自由曲面天幕，四邊形網格的翹曲可能比較大，全部采用異形曲面玻璃往往是不現實的。因此，四邊形網格平面化、減小玻璃尺寸的規格種類、網格與建筑外觀的協調是幕墻設計的難點。

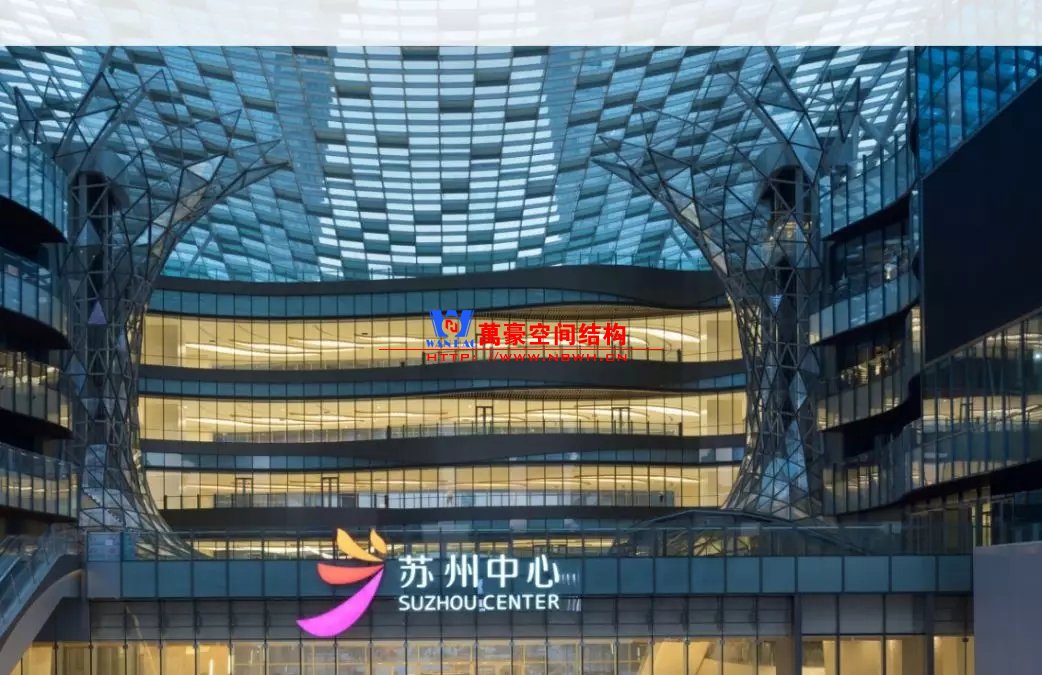

蘇州中心天幕結構

樹形柱支承+自由曲面+四邊形網格+拉索平衡

隱約可見的拉索，平衡殼體的水平推力

蘇州中心天幕：箱形構件與圓筒焊接節點

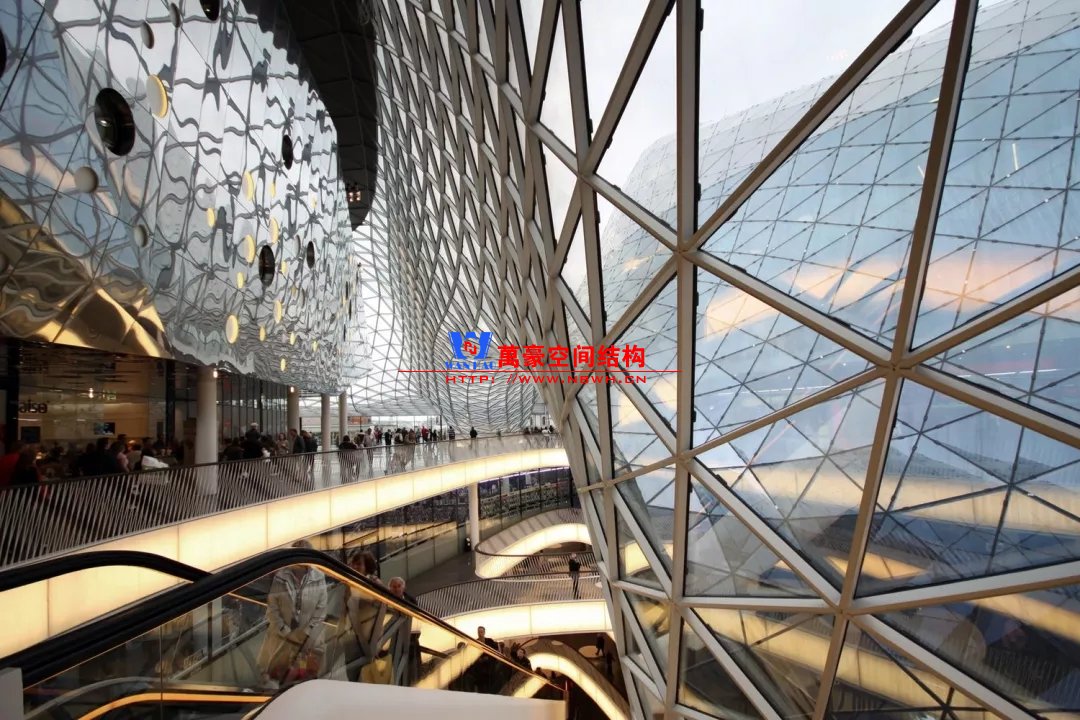

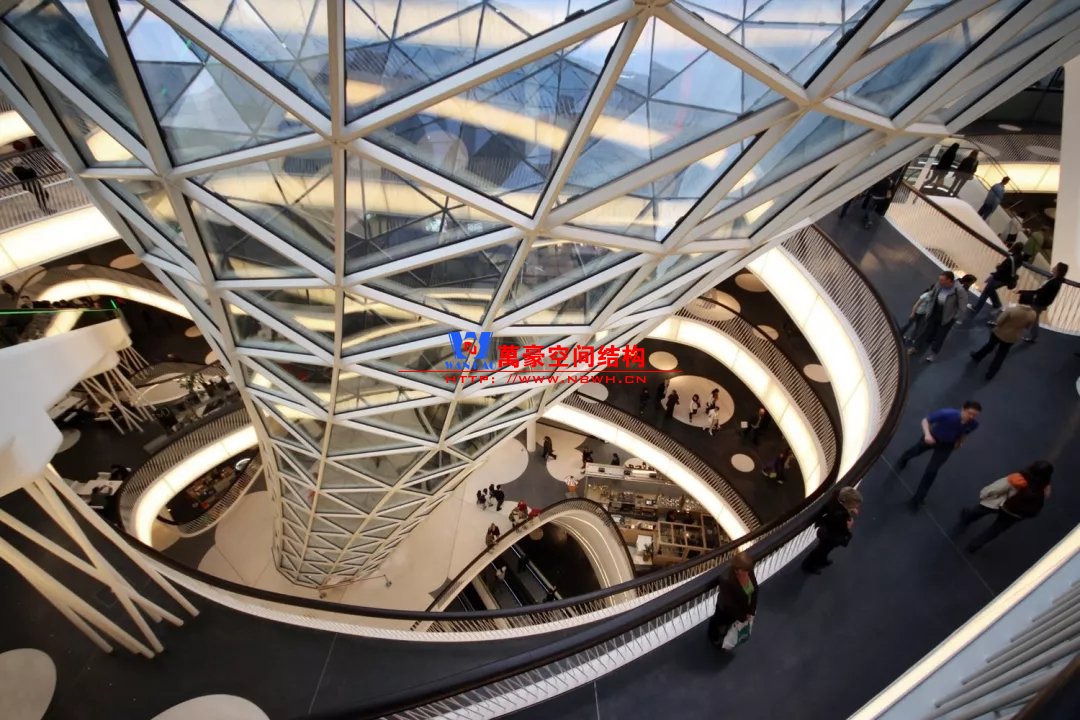

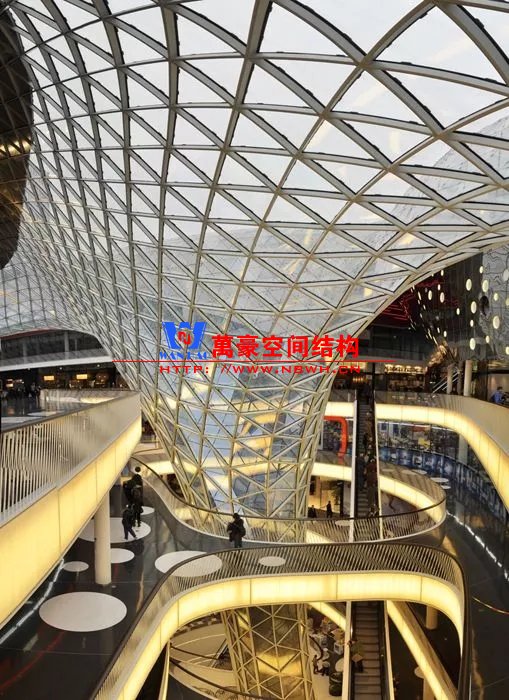

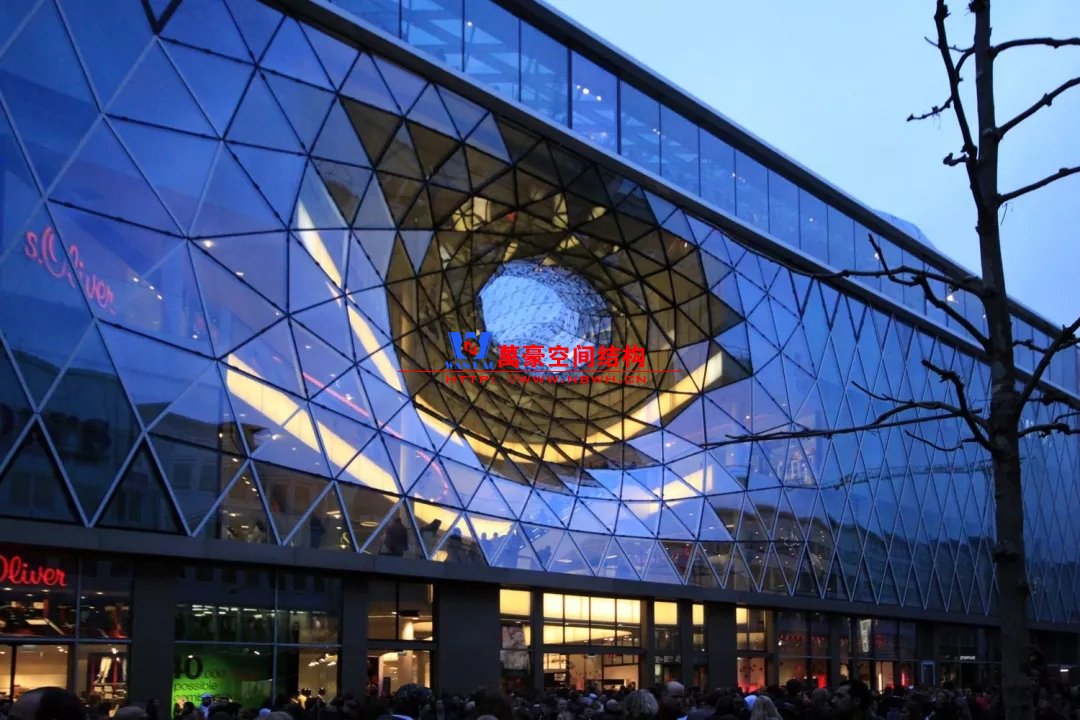

MyZeil Shopping Mall

對于自由曲面天幕，結構找形分析是實現形抗作用和建筑效果的關鍵。此外，對網格均勻性、玻璃板翹曲、構件節點方位做優化分析也是必要的。任何方面的差之毫厘，都可能導致項目完成度的損傷。

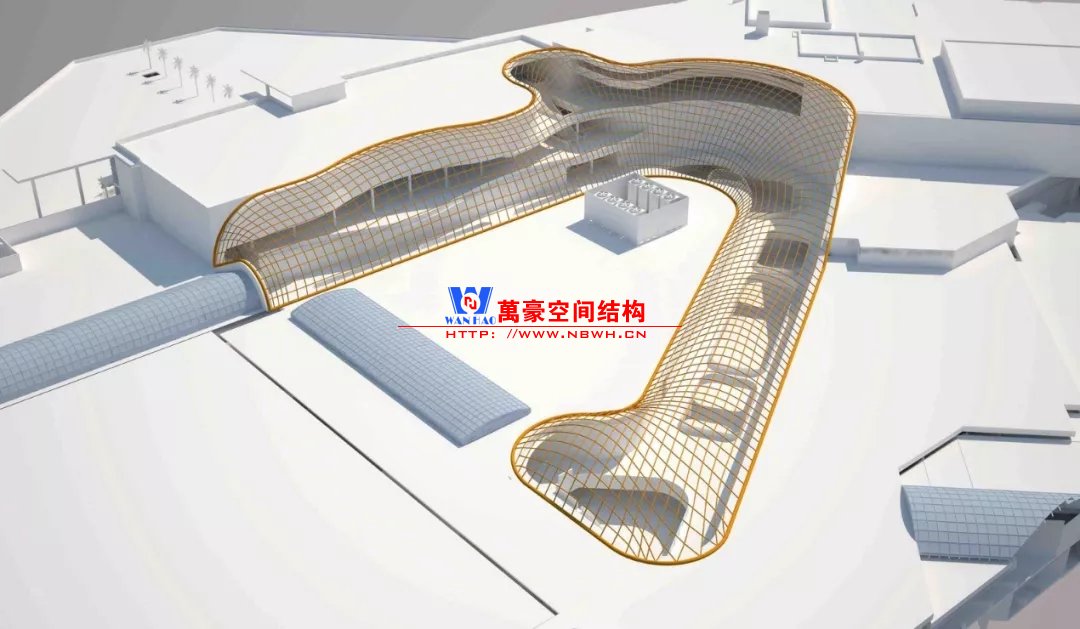

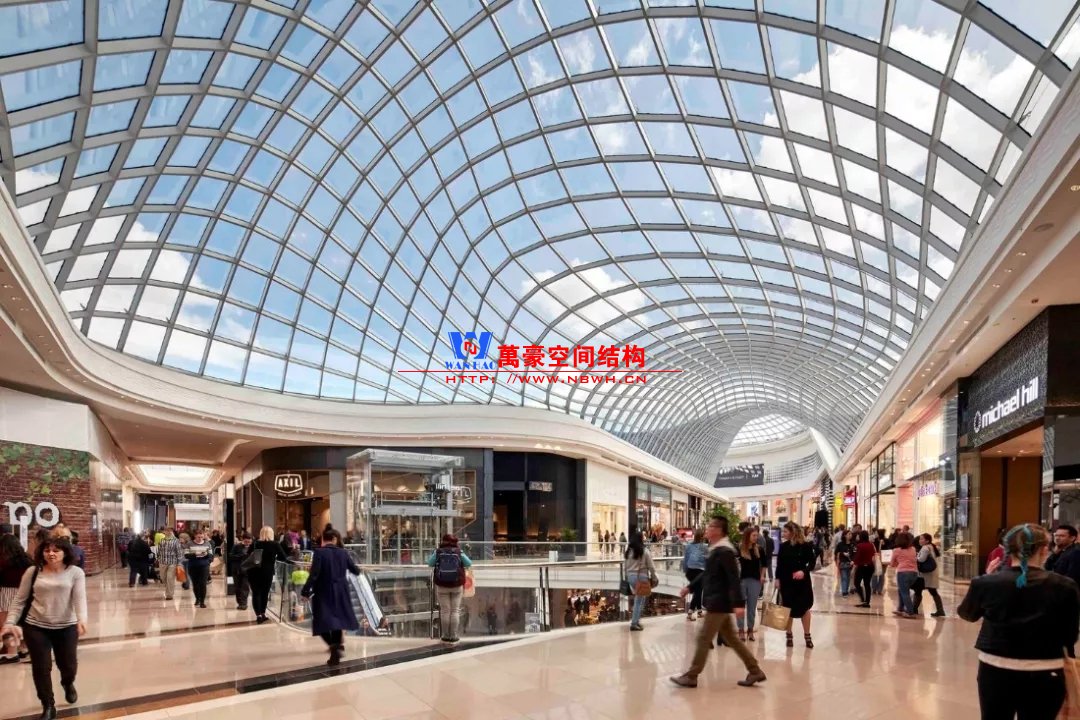

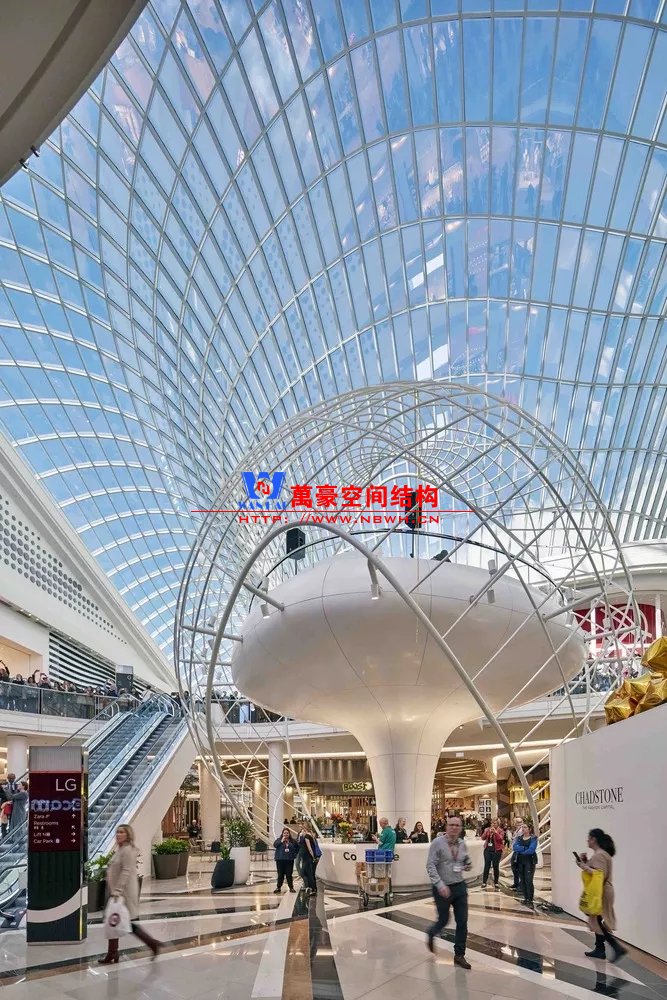

Chadstone Shopping Centre，Atelier One

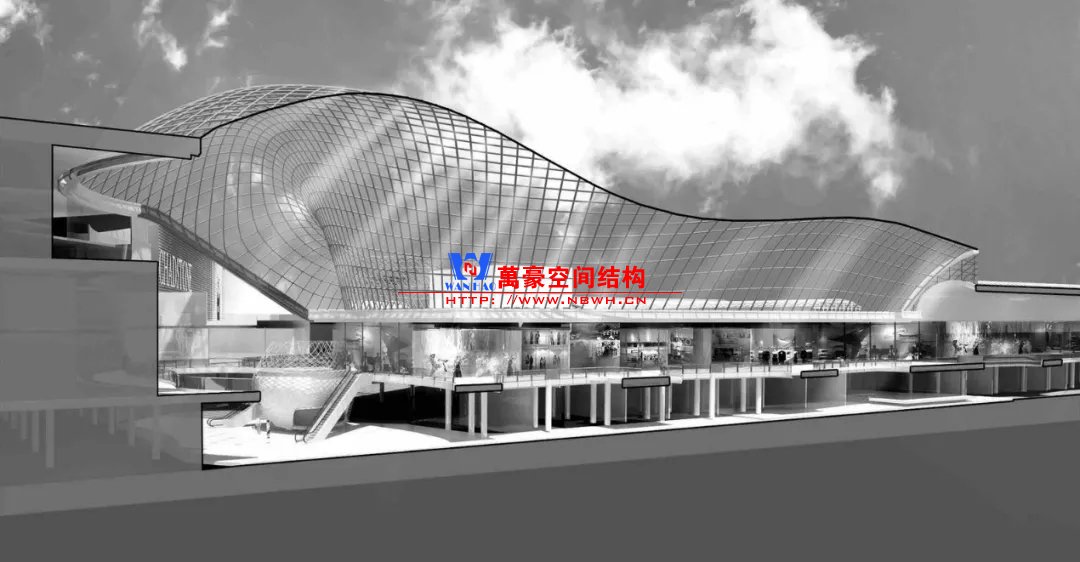

經過曲面找形的天幕曲面

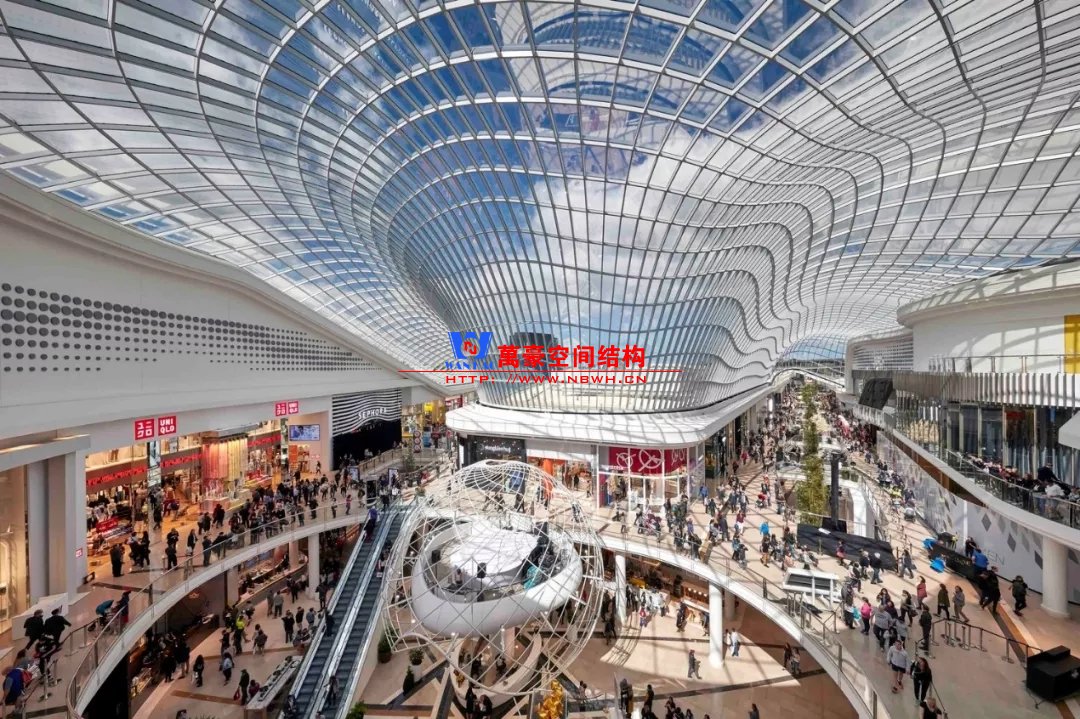

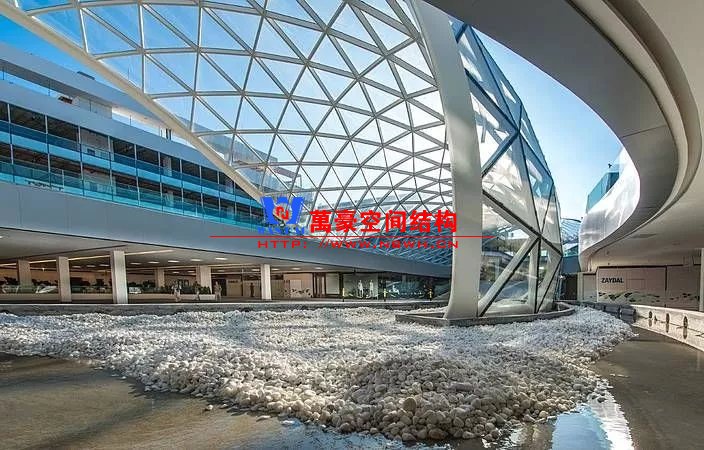

Chadstone Shopping Centre

“喇叭形”曲面

以上各種天幕結構均是支承在周邊建筑或樹形上的。除此以外，還有一種以天幕網格獨立或相對獨立支承的結構，其建筑形態往往呈現“喇叭形”。

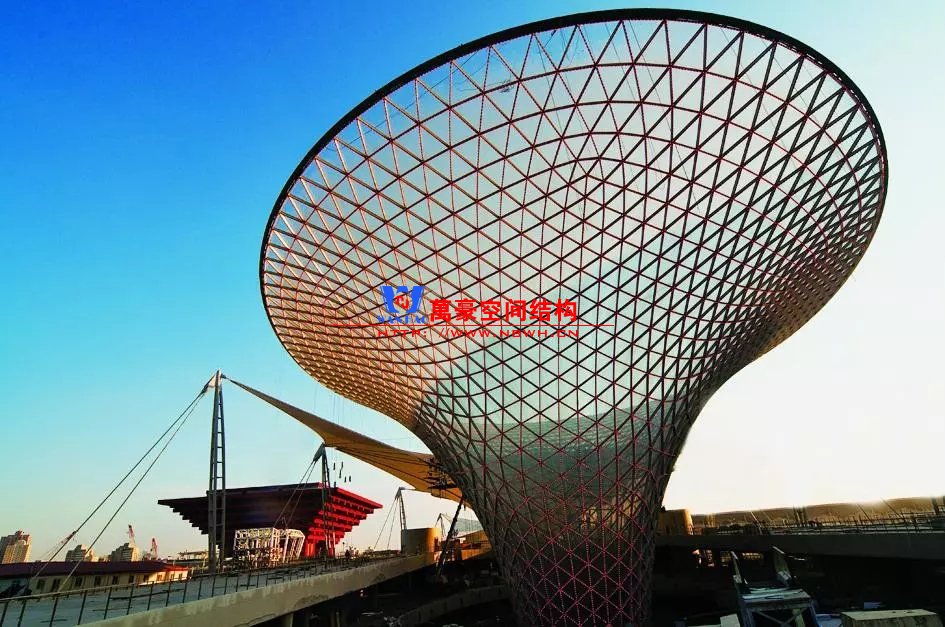

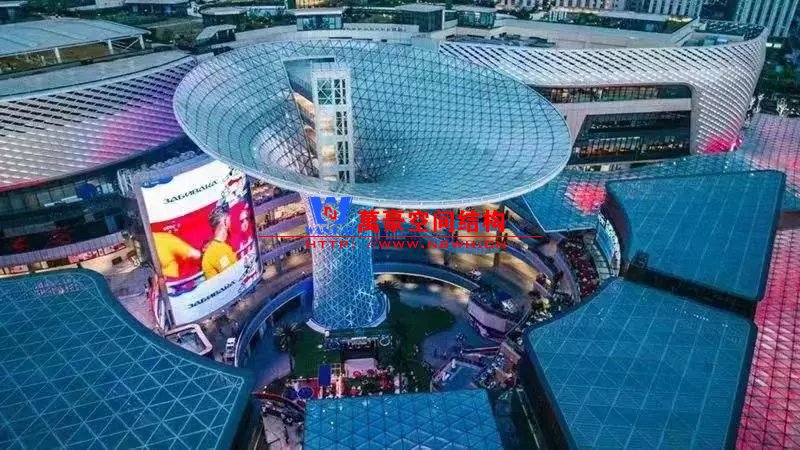

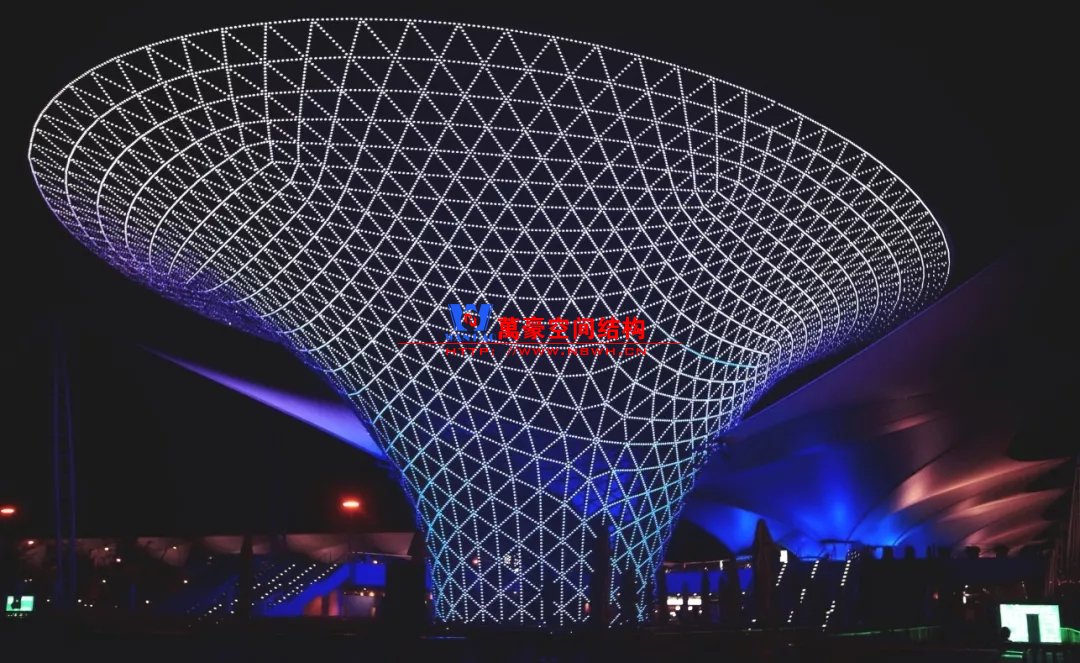

上海世博軸陽光谷，華東建筑設計研究總院

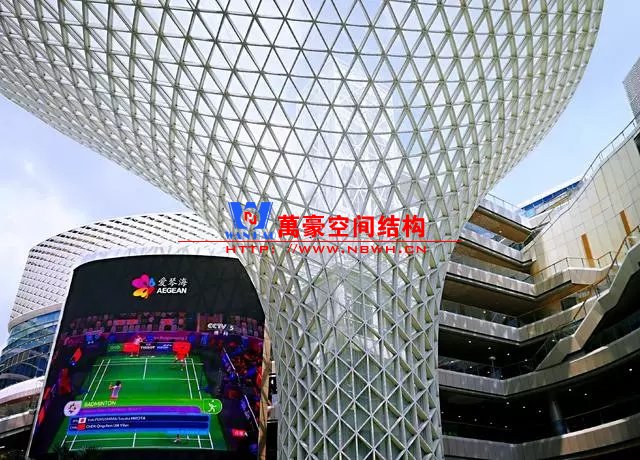

上海愛琴海購物公園，安藤忠雄，LDI：華東建筑設計研究總院

中庭為喇叭形的獨立支承網格

裙房之間的天幕為樹形柱支承

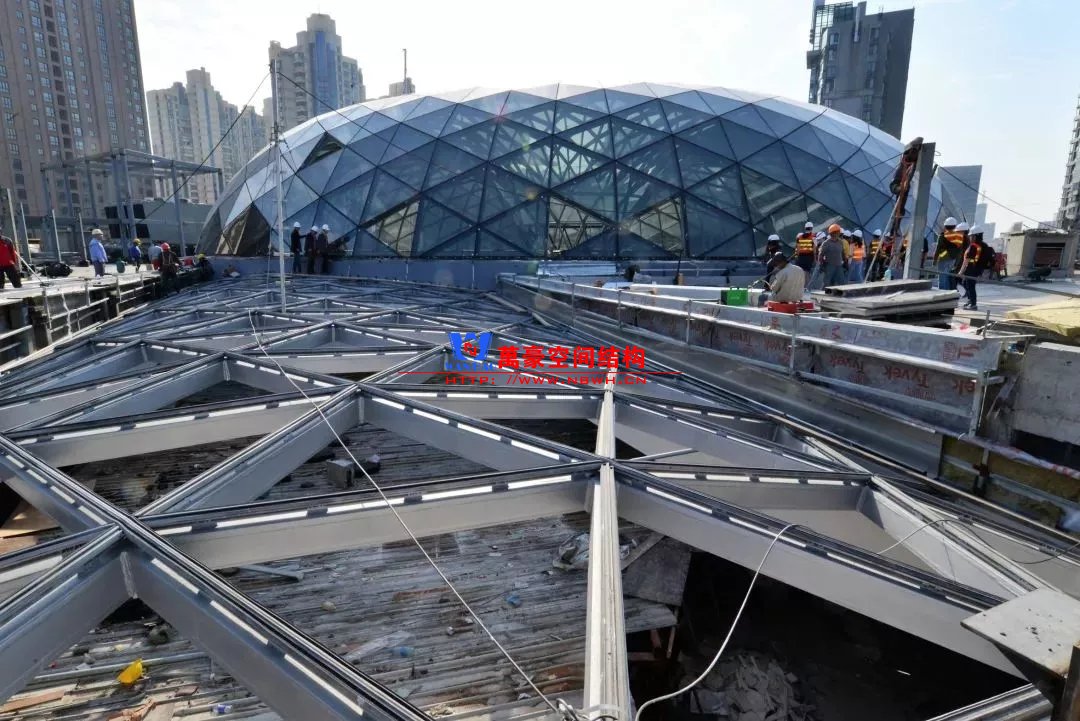

LuOne 凱德晶萃廣場天幕

LuOne之名來自“盧灣”的諧音，致敬昔日老上海的經典格調。建筑中最矚目的是三條長廊環繞的中庭花園，由46米直徑的圓形玻璃穹頂覆蓋。

LuOne凱德晶萃廣場天幕

建筑：Safdie Architects；結構：Arup

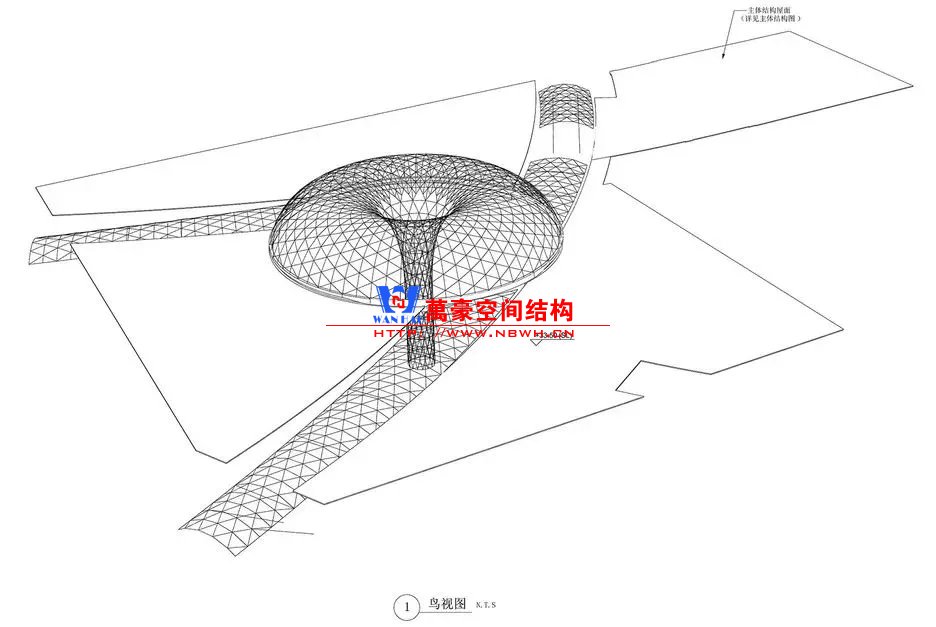

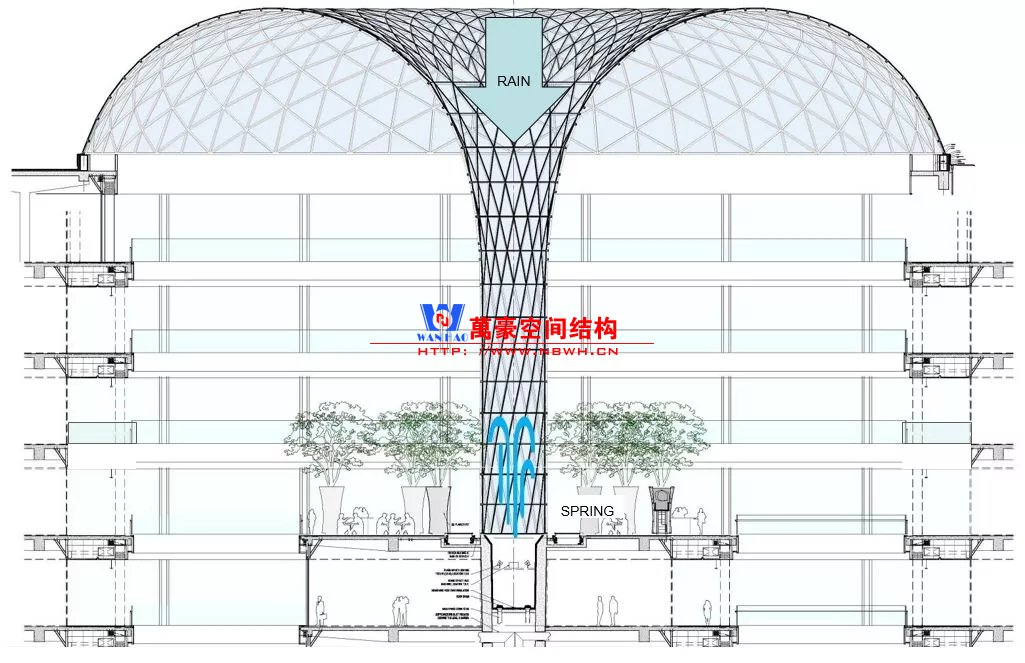

穹頂及天幕示意圖 © Arup

傘狀穹頂結構充分發揮了網殼的形抗優勢，最小桿件截面僅100x100mm，營造出建筑師非常期待的精致輕盈效果。

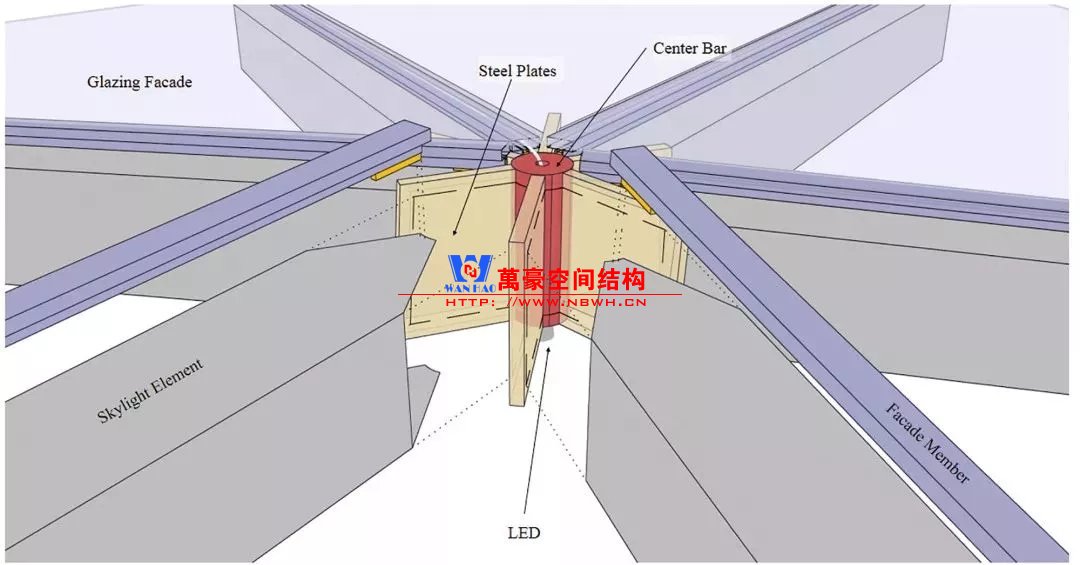

天幕節點連接設計© Arup

巨大透明天幕能增強自然采光和視覺通透性，然而另一方面，也帶來眩光和太陽熱輻射增加等潛在問題。因此，設計師采用低輻射鍍膜玻璃、通風裝置和氣簾、雨水收集系統等兼顧了訪客的最佳舒適度和綠色生態品質。

© Safdie Architects / Arup

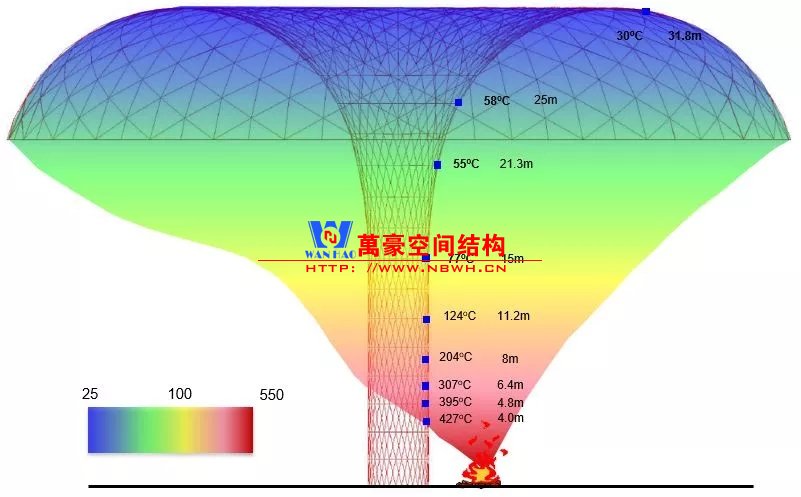

根據消防規范，中庭鋼結構要涂防火涂層以提供1.5~3小時的耐火保護。通過性能化分析，設計師提出創新的水簾保護系統作為鋼材防火替代方案。水簾經由氣化，可以吸收火與煙霧大部分熱量，使鋼材表面溫度顯著降低。

鋼結構消防水簾保護系統 © Arup
